| Lagernummer |
1020-21041 |
| Kategorie |
Mehrspindelstangenautomat |
| Fabrikat |

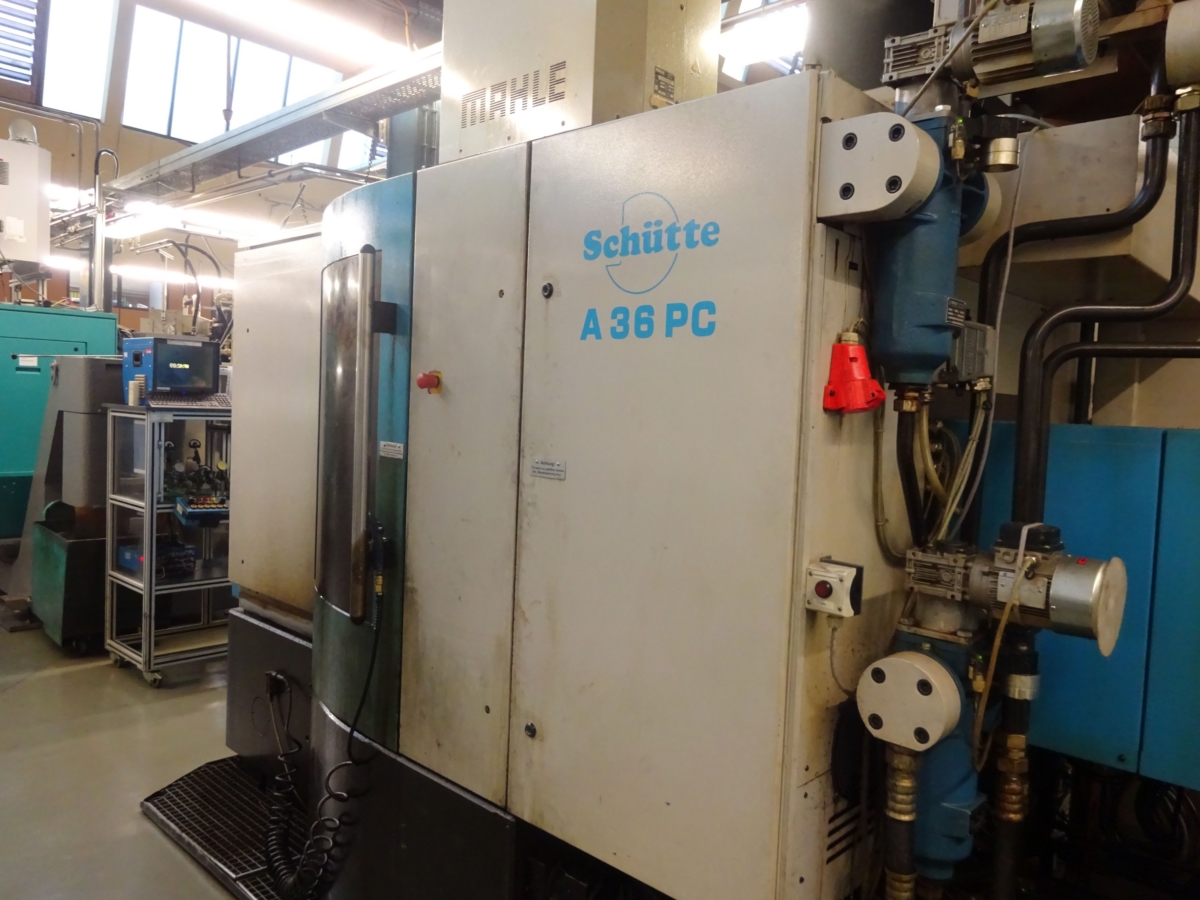

SCHÜTTE |
| Typ |
A 36 PC |
| Baujahr |
2004 |
| Steuerung |
|
| Lagerort |
ab Werksstandort |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Werksstandort,ohne Demontage |
| Technische Details |
| Spindelanzahl |
8 |
| Spindeldurchlass |
36 mm |
| Drehlänge |
250 mm |
| Spindellagerdurchmesser |
358,2 mm |
| Stangendurchmesser |
36 mm |
| Stangenlänge -max. |
4000 mm |
| Längsschlitten - Weg |
145 / 250 mm |
| Querschlitten - Weg |
80 mm |
| Spindeldrehzahlen - stufenlos |
560 - 4000 U/min |
| Spindelantrieb |
28 kW |
| Gesamtgewicht ca. |
8500 kg |
| Raumbedarf ca. |
5850 x 1900 x 2580 mmxmmxmm |
| Beschreibung |

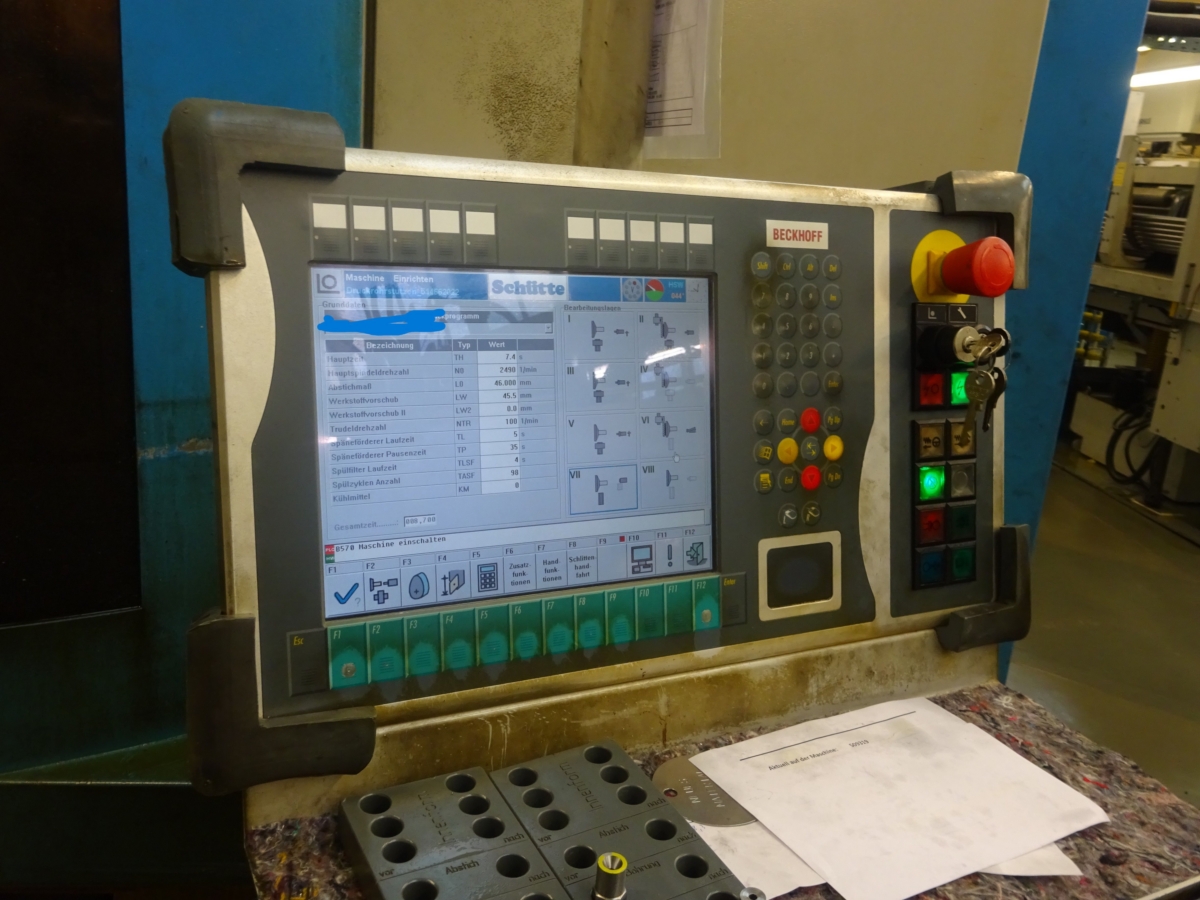

- CNC Steuerung Beckhoff (win2000)

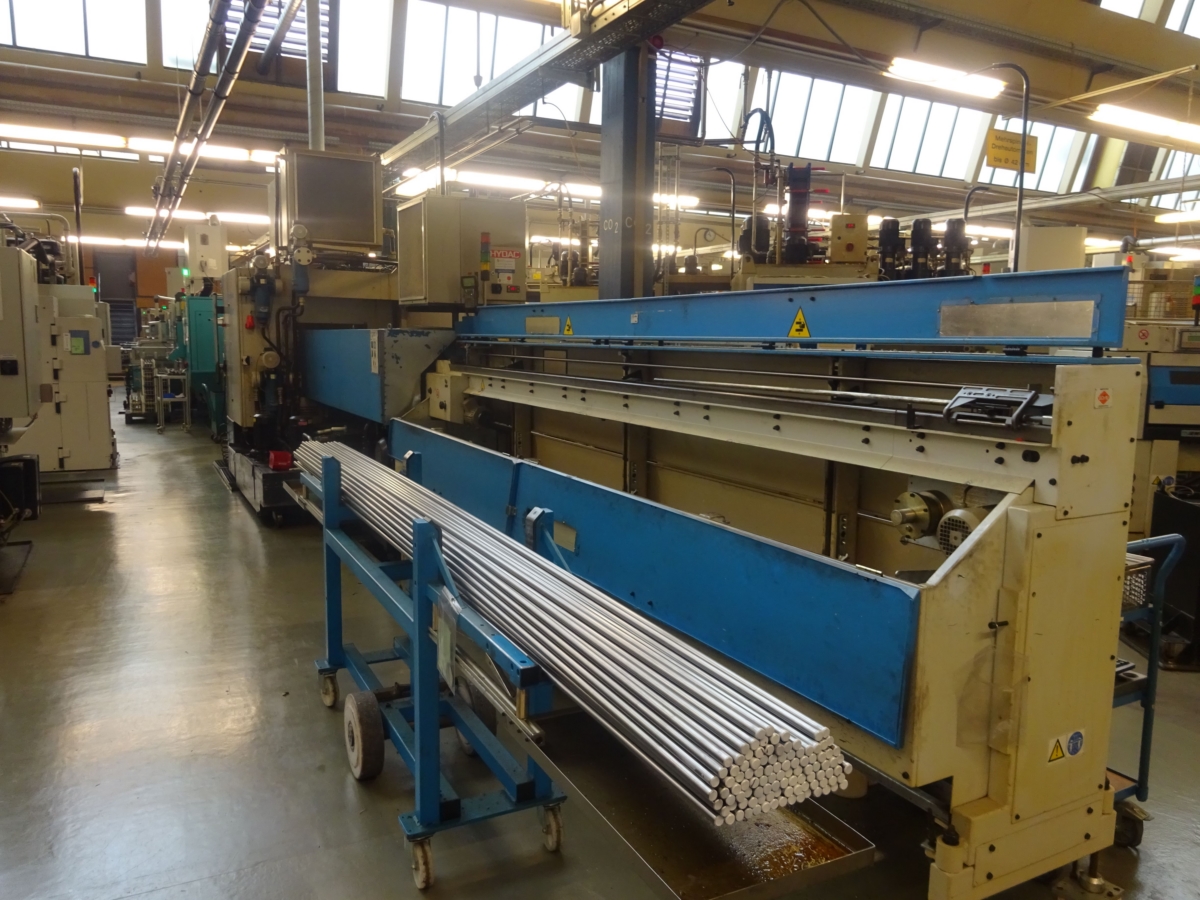

- Stangenlader IEMCA 4m (PRA52/P-Typ42)
+ Hydraulische Abfangrutsche
+ Mechanische Endstückrutsche mit Behälter
+ Teiletransportband
+ 3-4 bar Ölanschluß
+ 100 bar Hochdruckanschluß

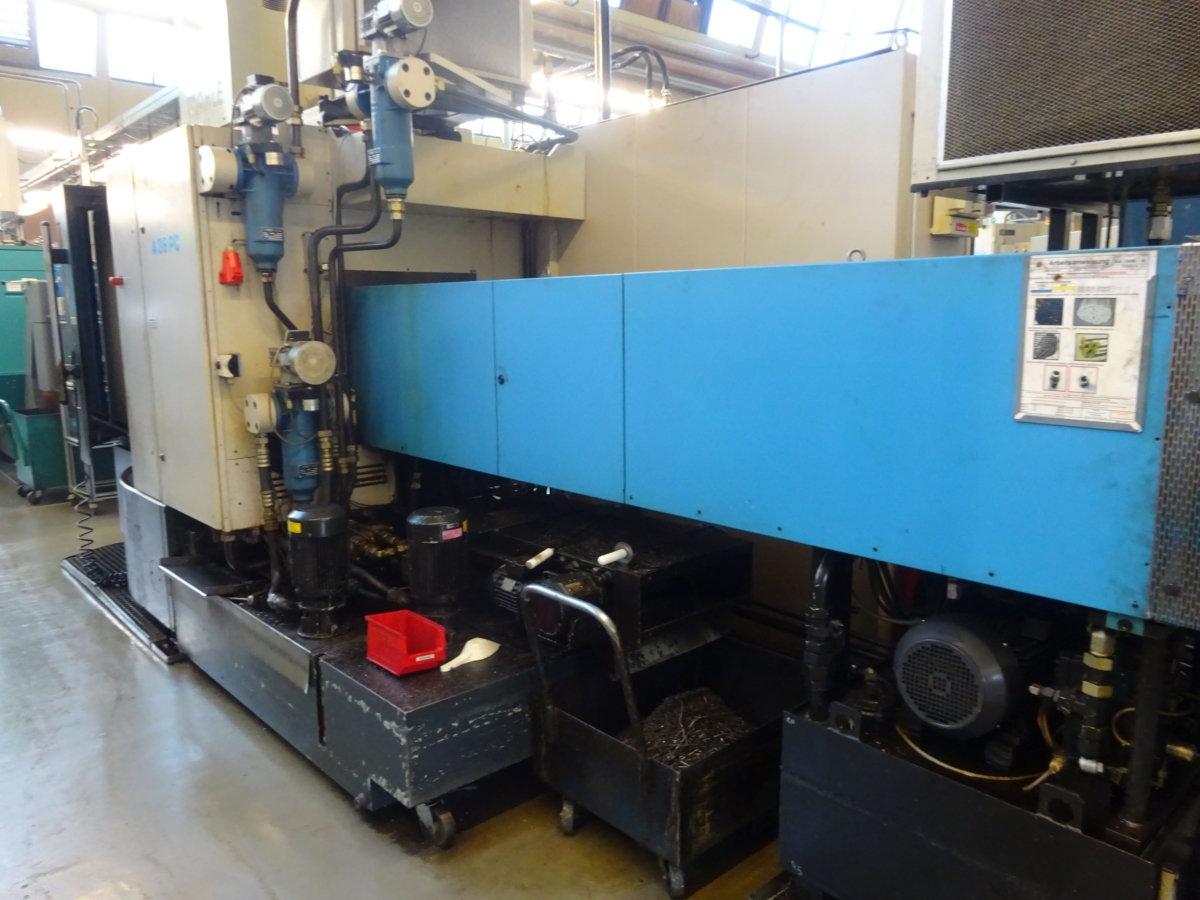

+ 1 HYDAC Hydraulikölkühler
+ 1 Ölkühler für Zerspanungsöl
+ 1 Späneförder
+ 1 Magnetwalze für Entschlammung
+ 1 Neues Klimagerät für Schaltschrank / Baujahr 2025
+ Schütteblock: 2023 neue Messingleisten eingebaut, dadurch neuwertige Maschine
+ Spindelkupplungen 2.- 4. und 6.Lage
+ 8 Spannzangen und 8 Nachschubrohre
+ 3 Motorische Antriebe für angetriebene Werkzeuge
(ohne angetriebe Werkzeuge)
+ 1 motorischer Antrieb mit dazu 1 Greifer

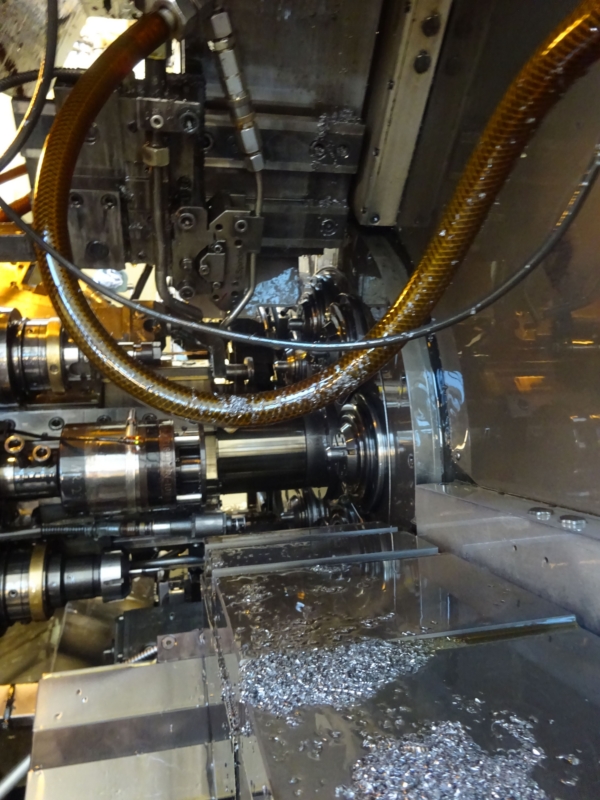

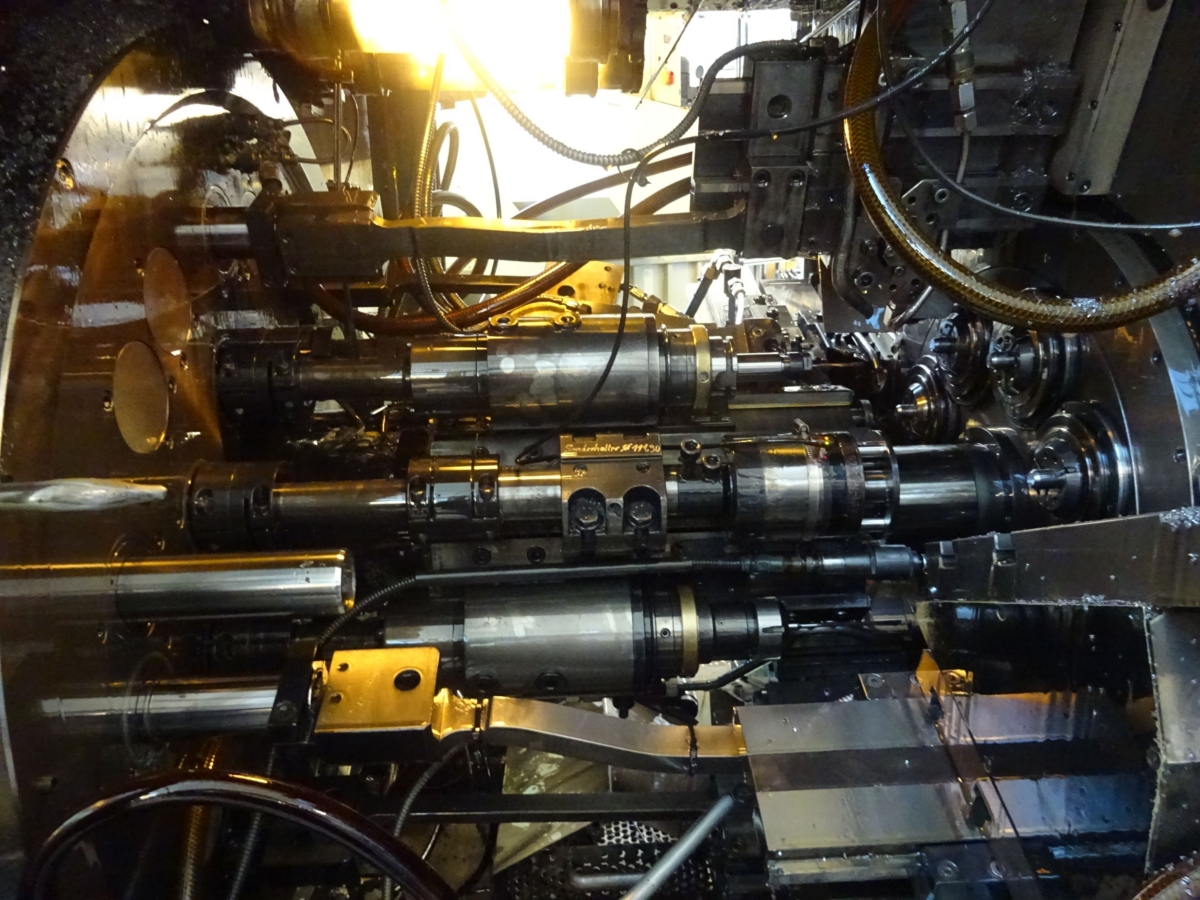

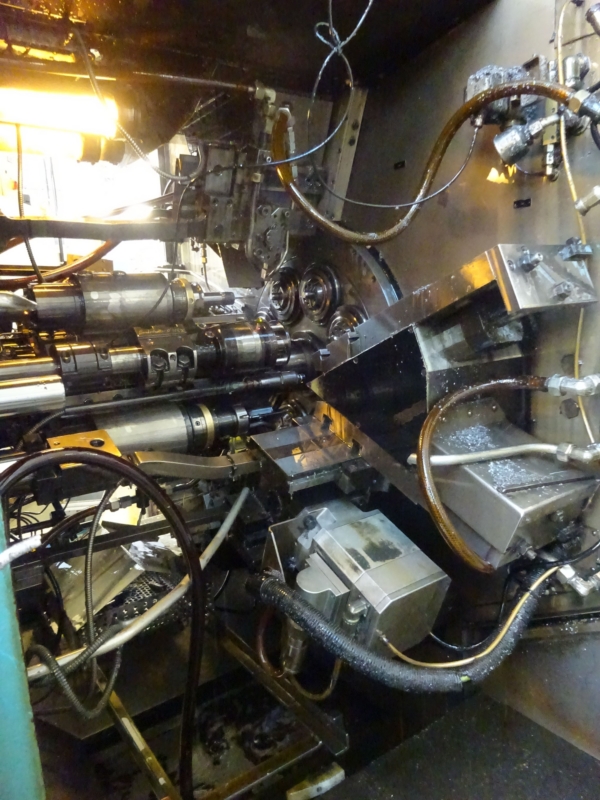

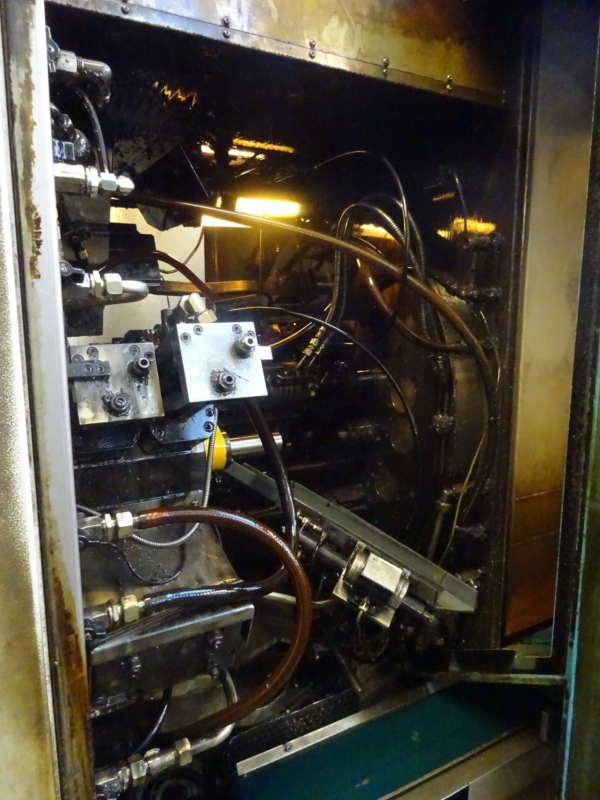

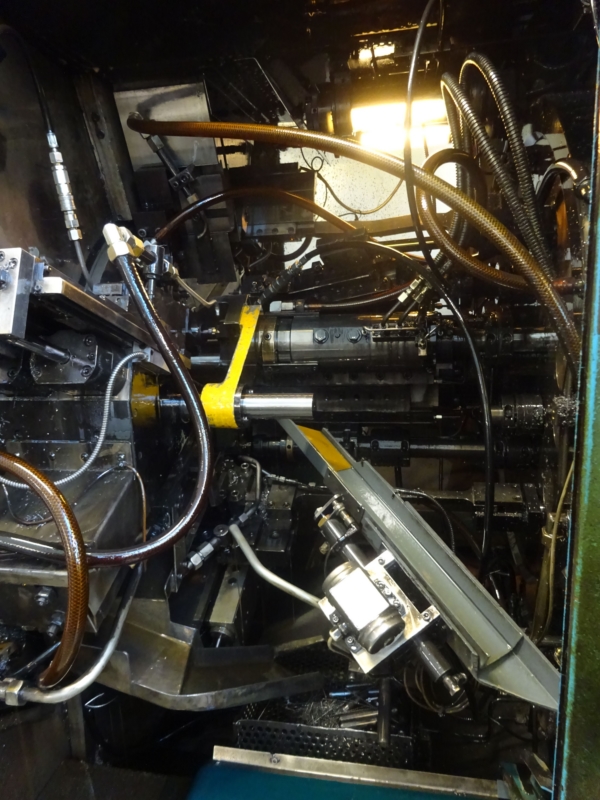

Zerspanungsraum:
+ Quer: 4 CNC Kreuzschlitten (1.-3.-4.und 5.Lage)
+ Quer: 1 CNC Kreuzschlitten mit Schlageinrichtung,
für 4 Kant, 6 Kant und 8 Kant
+ 6 Längs: 1 CNC Kreuzschlitten
+ Quer: 2 NC Schlitten
+ Quer: 1 NC Doppeltschlitten
+ 8 Längsschlitten (Kurve bzw. NC gesteuert)
|
|
|
|
