| Lagernummer |
1020-20779 |
| Kategorie |
Flachschleifmaschine - Horizontal |
| Fabrikat |
ELB |
| Typ |
SMARTLINE BD10 ZRT xc |
| Baujahr |
2015 |
| Steuerung |
ELb Xpress-Cube |
| Lagerort |
ab Werk demontiert |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Standort |
| Technische Details |
| Schleiflänge |
1000 mm |
| Schleifbreite |
600 mm |
| Werkstückhöhe |
500 (410) mm |
| Tischbelastung |
700 kg |
| Tischaufspannfläche |
1000 x 600 mm |
| Schleifspindeldrehzahl |
4000 U/min |
| Schleifspindelmotor |
10/15 kW |
| Schleifscheibenabmessungen |
400 x 100 x 127 mm |
| Steuerung |
ELb Xpress-Cube |
| Gesamtleistungsbedarf |
28 kW |
| Maschinengewicht ca. |
8 t |
| Raumbedarf ca. |
4,1 x 2,7 x 2,65 m |
| Beschreibung |

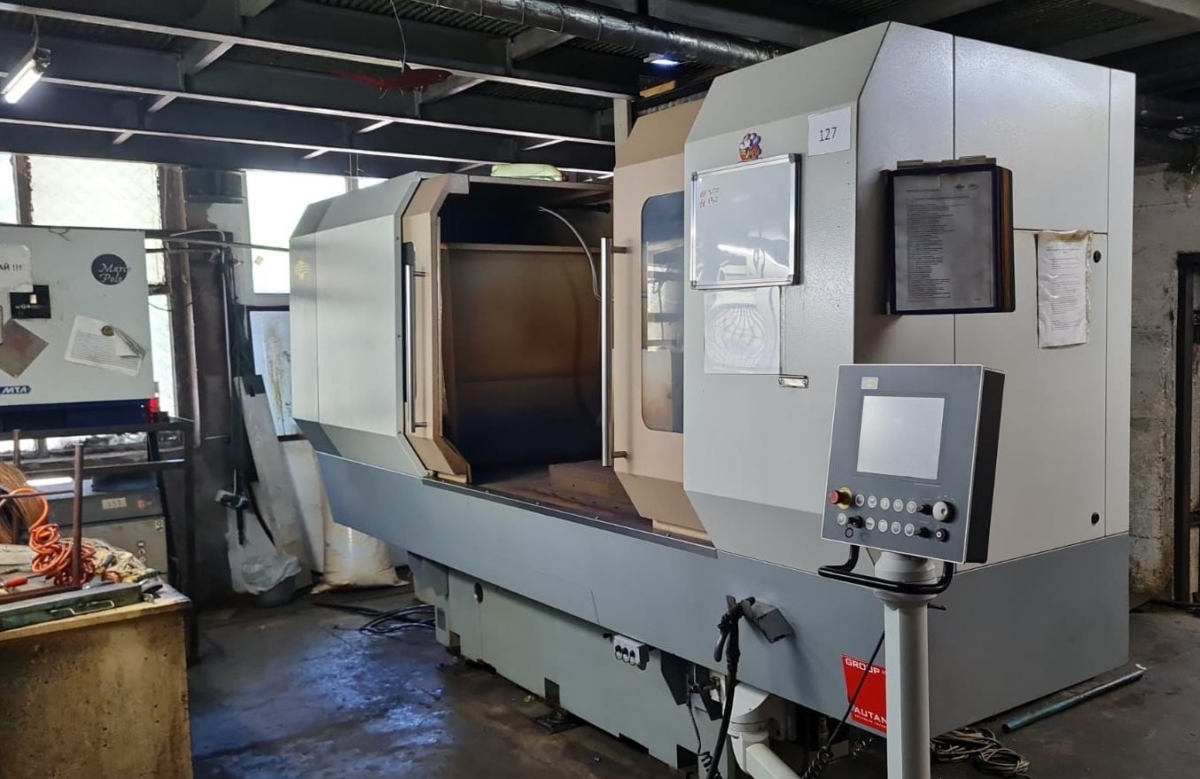

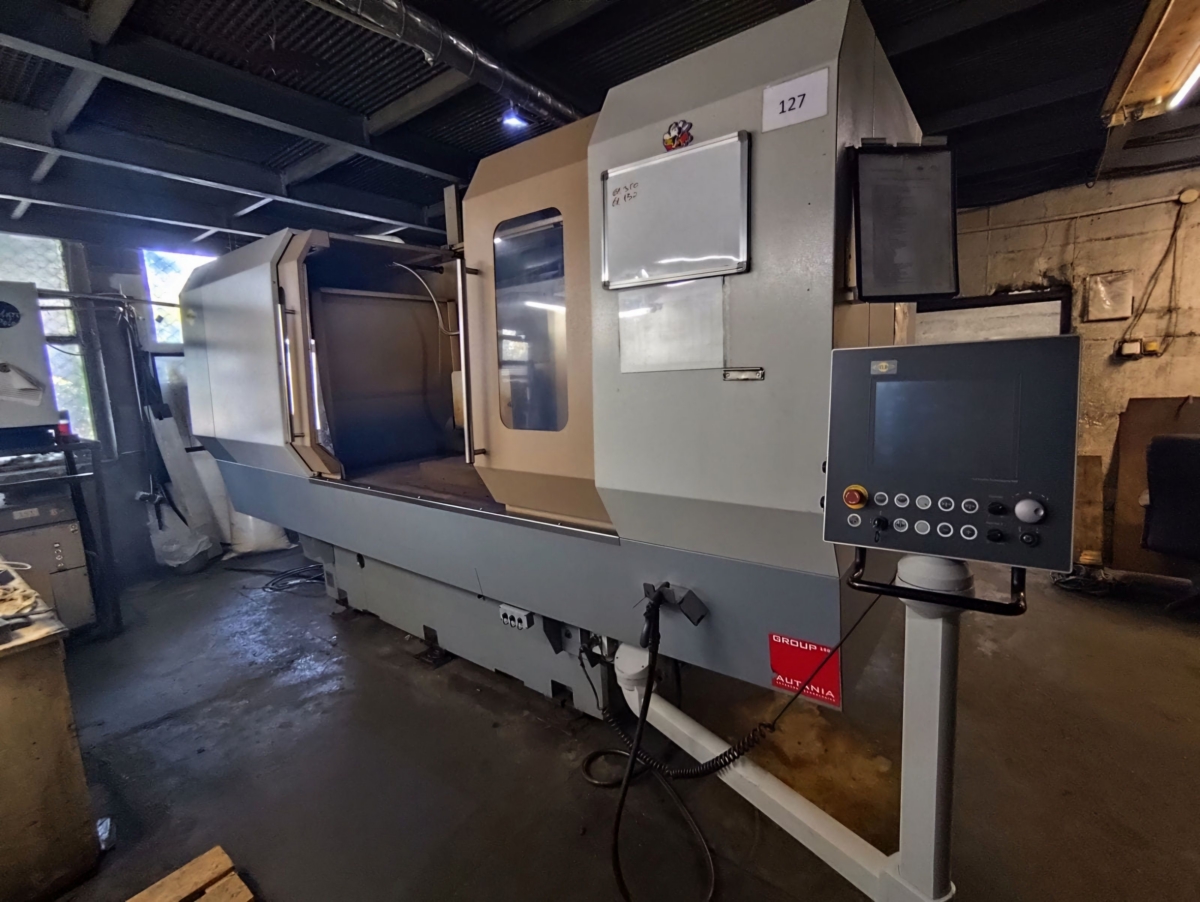

Hochgenauigkeits Flach- und Profilschleifmaschine mit ELB Xpress-Cube Steuerung
und Schleifprogramm

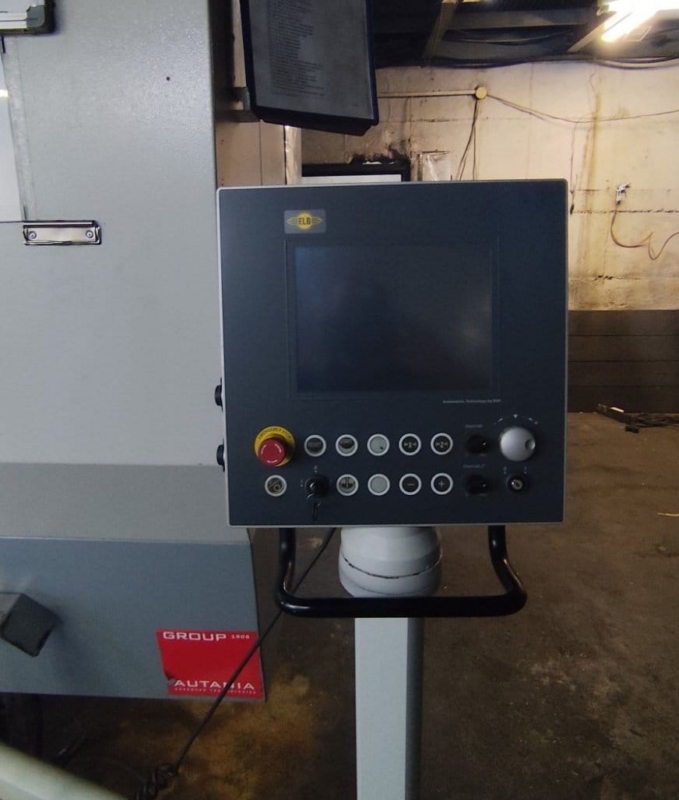

Das Bedienkonzept ermöglicht die schnelle Bearbeitung von Werkstücken
durch Handschleiffunktionen und automatische Schleifzyklen.
Entsprechen des zu bearbeitenden Werkstückes kann zwischen drei Schleif-
verfahren gewählt werden.
1. PLANSCHLEIFEN;
2. EINSTECHSCHLEIFEN;
3. ECO-SCHLEIFEN (Kombiniertes Einstech- und Planschleifen)
- ZRT- Antrieb des Tisches (Zahnriehmenantrieb)

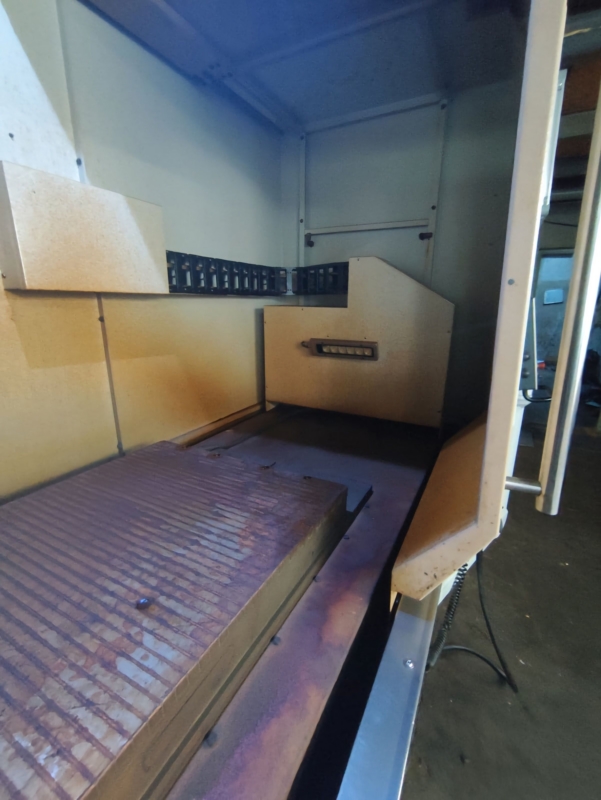

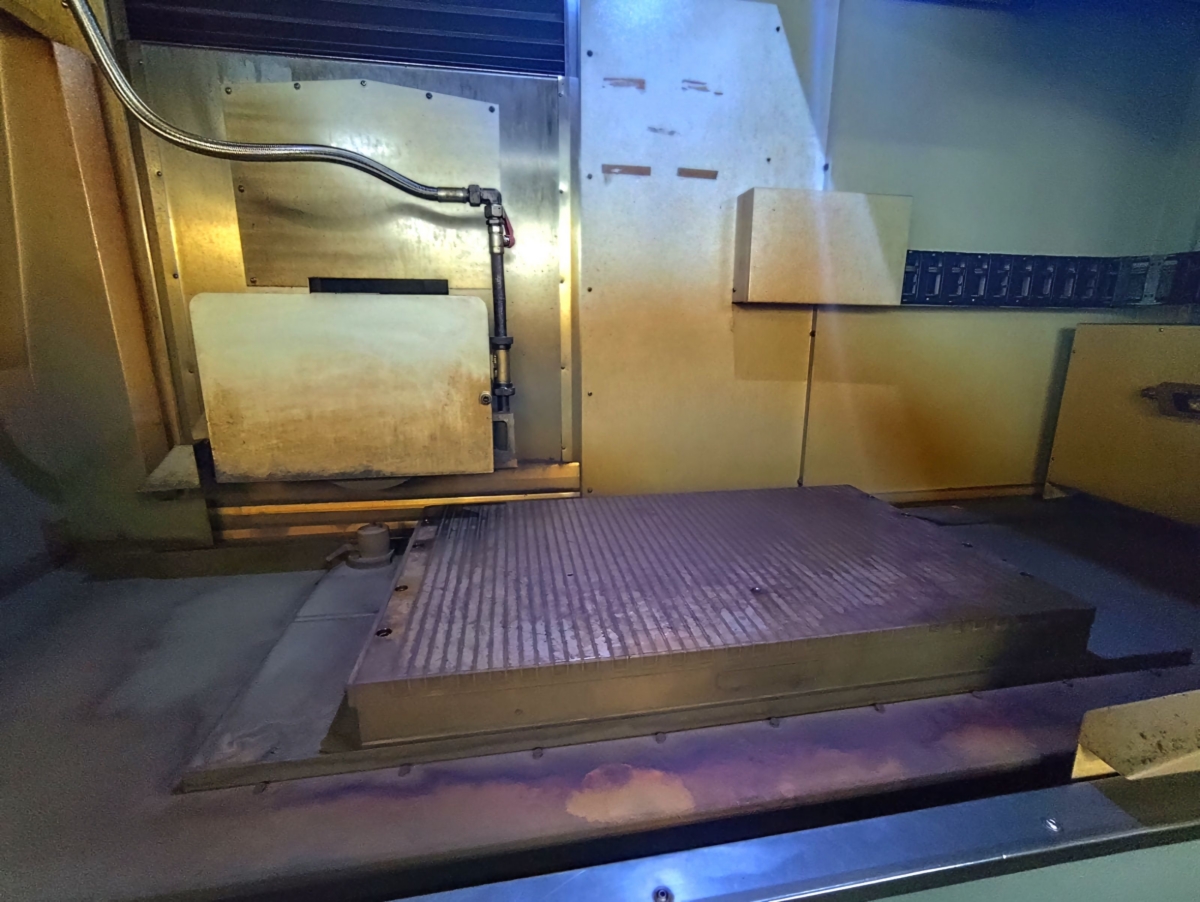

Magnetplatte;
Y- und Z-Achsenantrieb über regelbaren AC-Servomotor;
Positionsmessung in der Y- und Z-Achse über Drehgeber;
zusätzlich in der Y-Achse über Glasmaßstab;

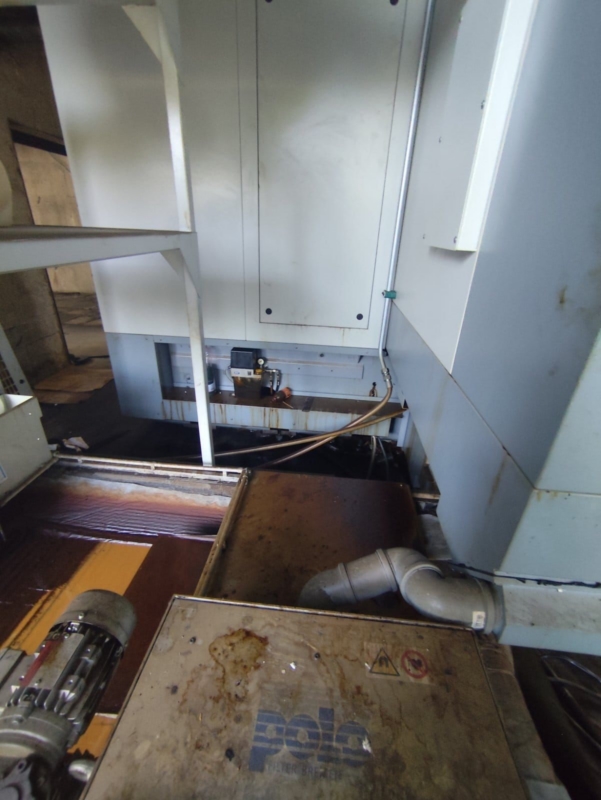

Papierbandfilter

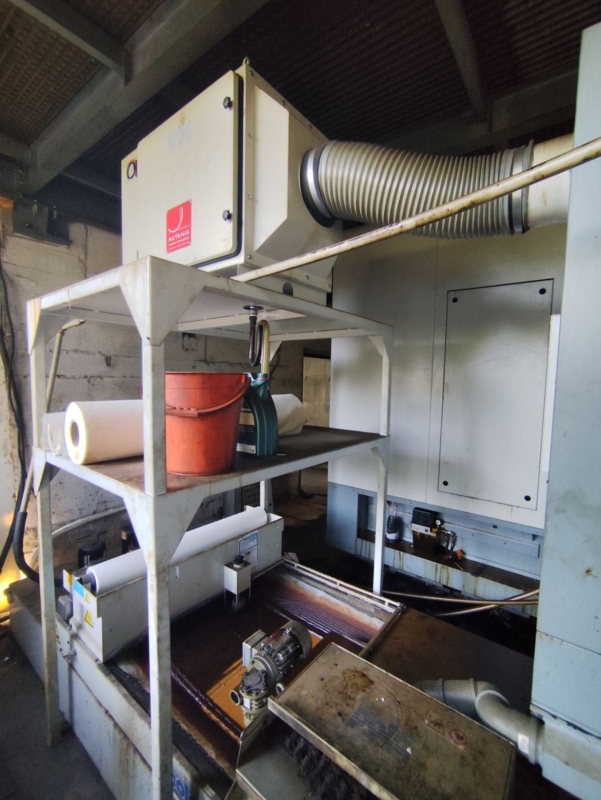

Absaugung
|
|
|
|
