| Lagernummer |
1020-20711 |
| Kategorie |
Plandrehmaschine |
| Fabrikat |
RAVENSBURG |
| Typ |
P 40 |
| Baujahr |
1970/2006 |
| Steuerung |
FAGOR |
| Lagerort |
ab Werk demontiert |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Standort |
| Technische Details |
| Planscheibendurchmesser |
2650 mm |
| Drehdurchmesser über Support |
2800 mm |
| Drehdurchmesser über der Platte |
3200 mm |
| Drehlänge |
10000 mm |
| Oberschlitten-Verstellung |
250 mm |
| Spindeldurchmesser im vord. Lager |
400 mm |
| Spindeldrehzahlen |
0,35 -1,12 / 1,2 - 56 U/min |
| Vorschub |
0,05 - 18 mm/U |
| Werkstückgewicht |
9000 kg |
| Spindelantrieb |
60 kW |
| Werkstückgewicht zwischen Spitzen max. |
20000 kg |
| Steuerung |
FAGOR |
| Gesamtleistungsbedarf |
- kW |
| Maschinengewicht ca. |
93 t |
| Raumbedarf ca. |
m |
| Beschreibung |
retrofit in 2006

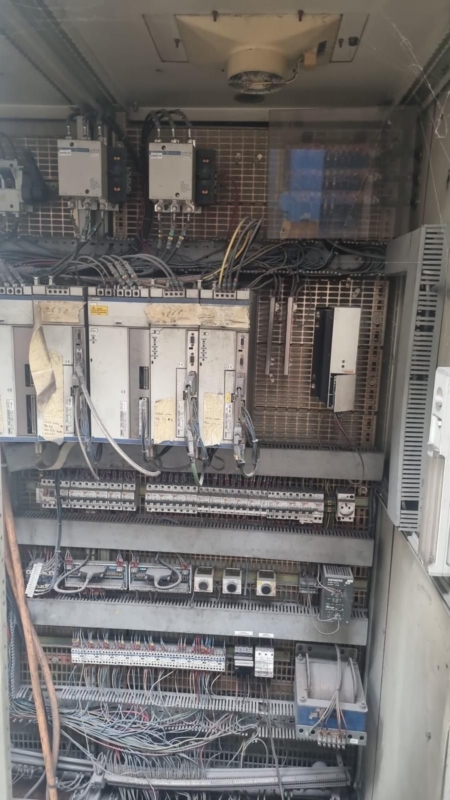

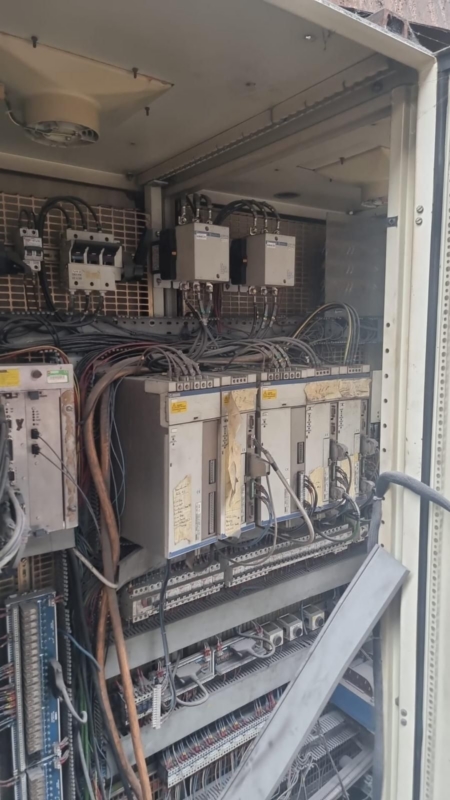

- CNC Steuerung FAGOR

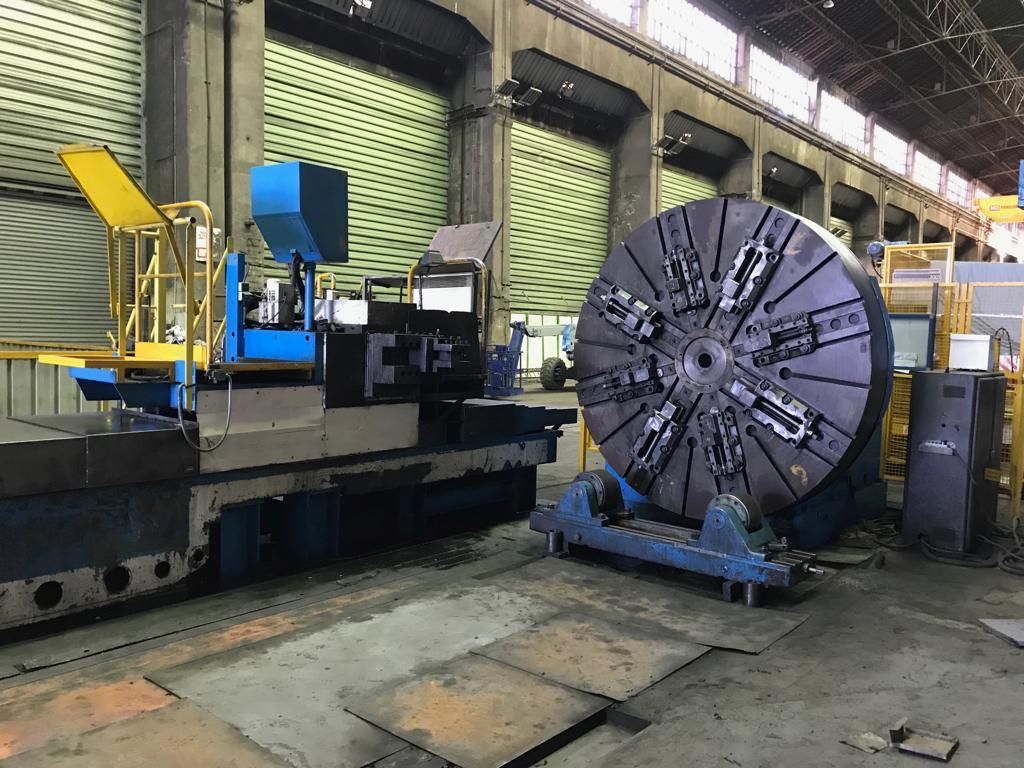

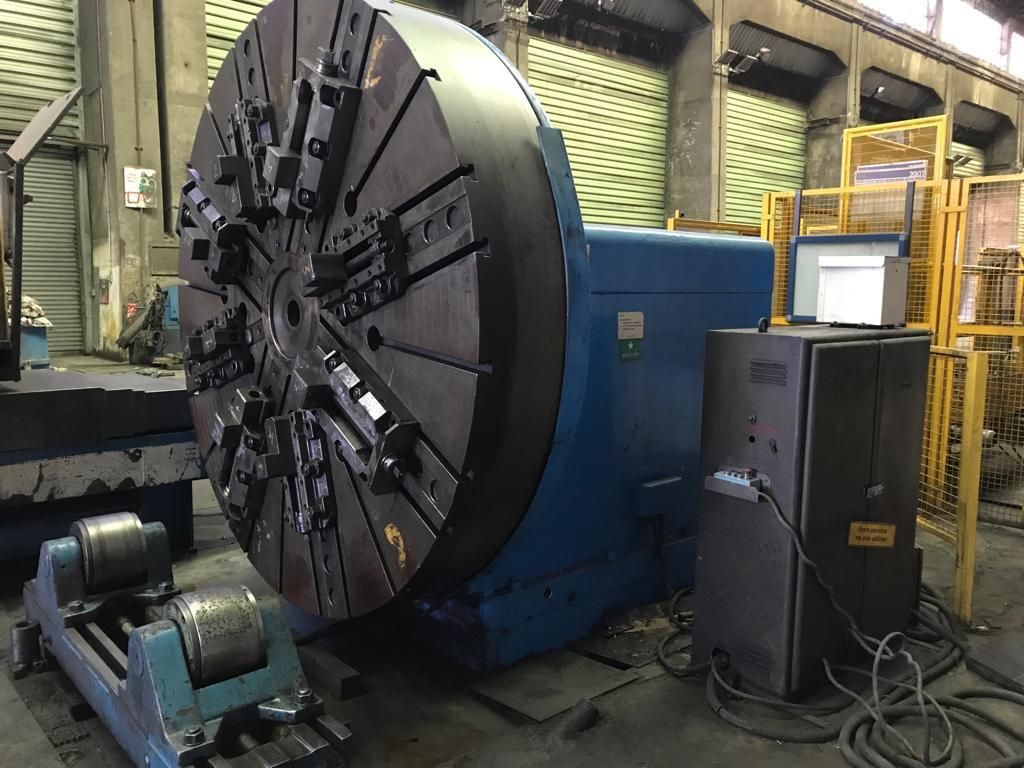

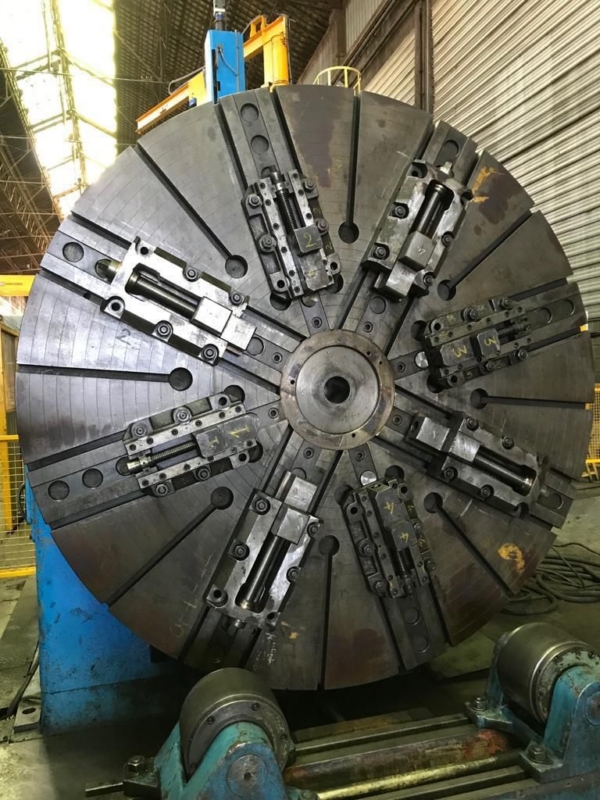

- 4-Backen Planscheibe
- Stahlhaltereinrichtung
- Reitstock

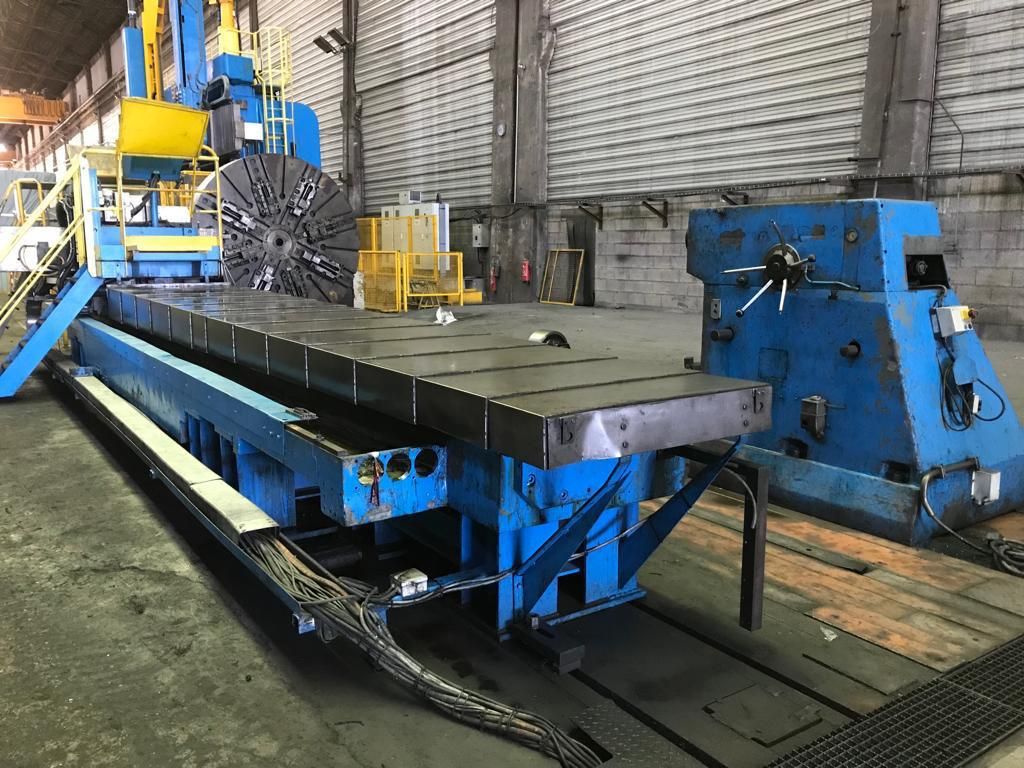

- Bodenplatte
- Rollensetzstock
- Querverfahrweg des Oberschlittens: 425mm
- Längsverschiebung des Hauptschlittens in der Mittelsektion: 150 mm
- Querverschiebung der Mittelsektion auf dem Unterteil: 700m
|
|
|
|
