| Lagernummer |
1020-20678 |
| Kategorie |
CNC Dreh- und Fräszentrum |
| Fabrikat |
DOOSAN |
| Typ |
Puma 2100 SY II |
| Baujahr |
2018 |
| Steuerung |
Fanuc I-Series |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Korea |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Werksstandort - ohne Demontage |
| Technische Details |
| Drehdurchmesser |
406 mm |
| Drehlänge |
520 mm |
| Steuerung |
Fanuc I-Series |
| Umlaufdurchmesser über Bett |
780 mm |
| Umlaufdurchmesser über Planschlitten |
630 mm |
| Hauptspindel: |
|
| Drehzahlbereich - Hauptspindel |
5000 min/-1 |
| Antriebsleistung - Hauptspindel |
22 kW |
| Spindelnase |
ASA A2-6 |
| Spindellagerdurchmesser |
120 mm |
| Spindelbohrung |
76 mm |
| Stangendurchmesser |
65 mm |
| C-Achse |
0,001 ° |
| Futterdurchmesser |
255 mm |

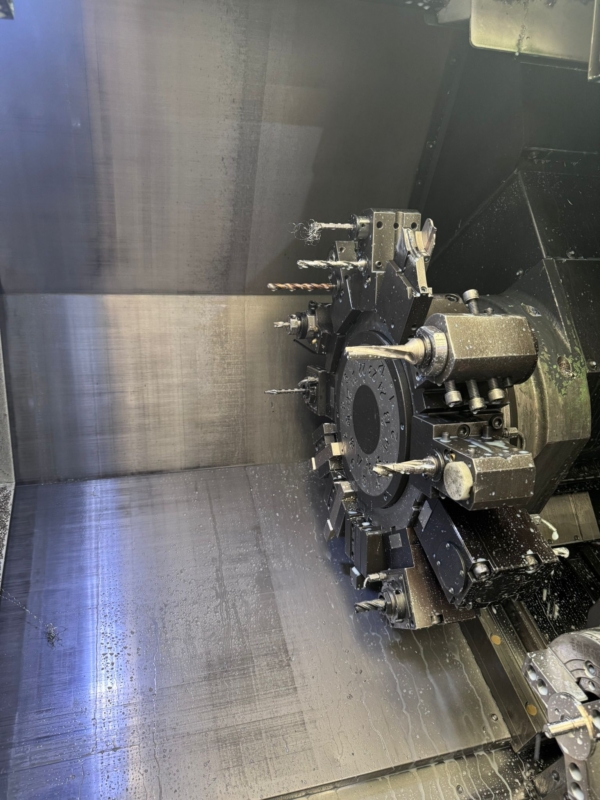

| Werkzeugrevolver: |
|
| Anzahl der Werkzeugplätze |
12 pos. |
| angetriebene Stationen |
12 pos. |
| Drehzahlbereich - angetr. Werkzeuge |
max. 5.000 min -1 |
| Antriebsleistung - angetr. Werkzeuge |
5,5 kW |
| Schaftdurchmesser |
25 mm |
| Bohrerdurchmesser |
40 mm |
| Wechselzeit |
0,15 sec |
| Verfahrwege: |
|
| x-Achse |
260 mm |
| z-Achse |
590 mm |
| y-Achse |
105 mm |
| B - Achse |
590 mm |
| Gegenspindel: |
|
| Max. Drehzahl |
6000 min/-1 |
| Antriebsleistung - Gegenspindel |
15 / 11 kW |
| Spindellagerdurchmesser |
90 mm |
| Spindelbohrung |
62 mm |
| C-Achse |
0,001 ° |
| Vorschübe: |
|
| Eilgang |
X/Z/B: 30 / Y: 10 m/min |
| Gesamtleistungsbedarf |
50,44 kVA |
| Maschinengewicht ca. |
5,9 t |
| Raumbedarf ca. |
5,0 x 2,5 x 2,2 m |
| Beschreibung |

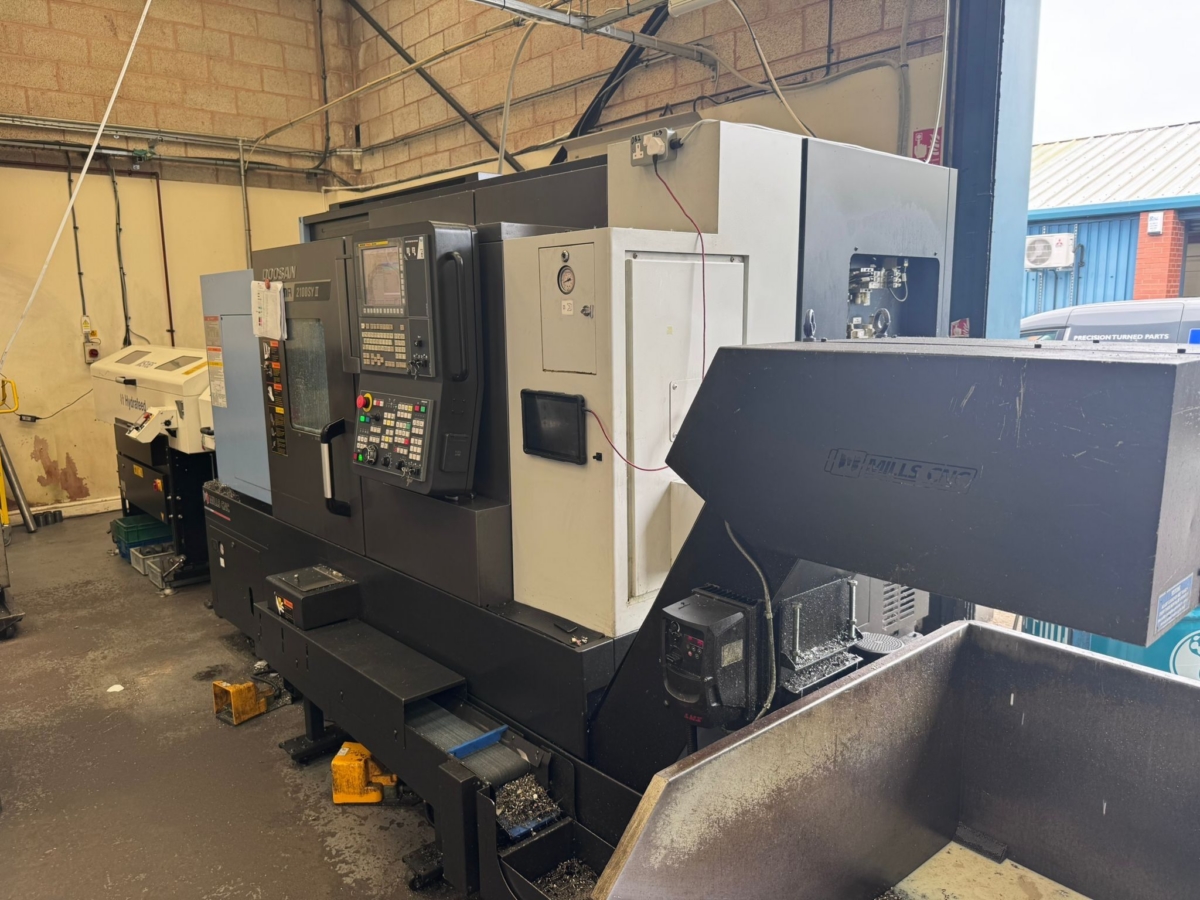

CNC - Dreh- und Fräszentrum

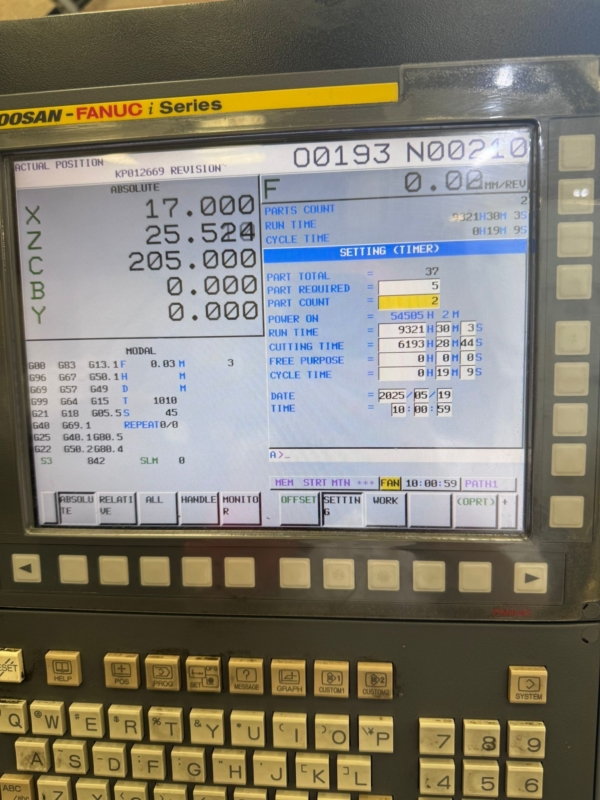

- CNC Steuerung Fanuc i-Series
- C- & Y-Achse

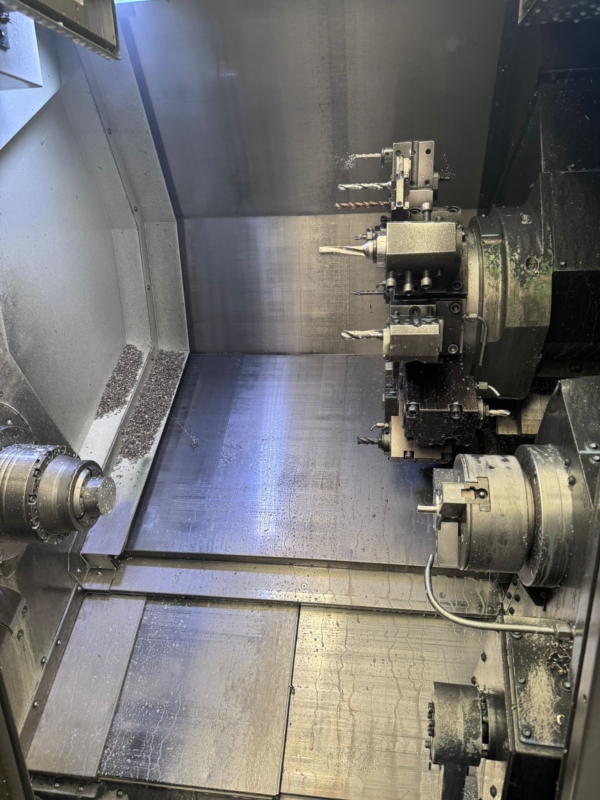

- Haupt- & Gegenspindel
-- Hainbuch 65 Spannzangenfutter
-- 3-Backen-Futter
- Werkzeugrevolver

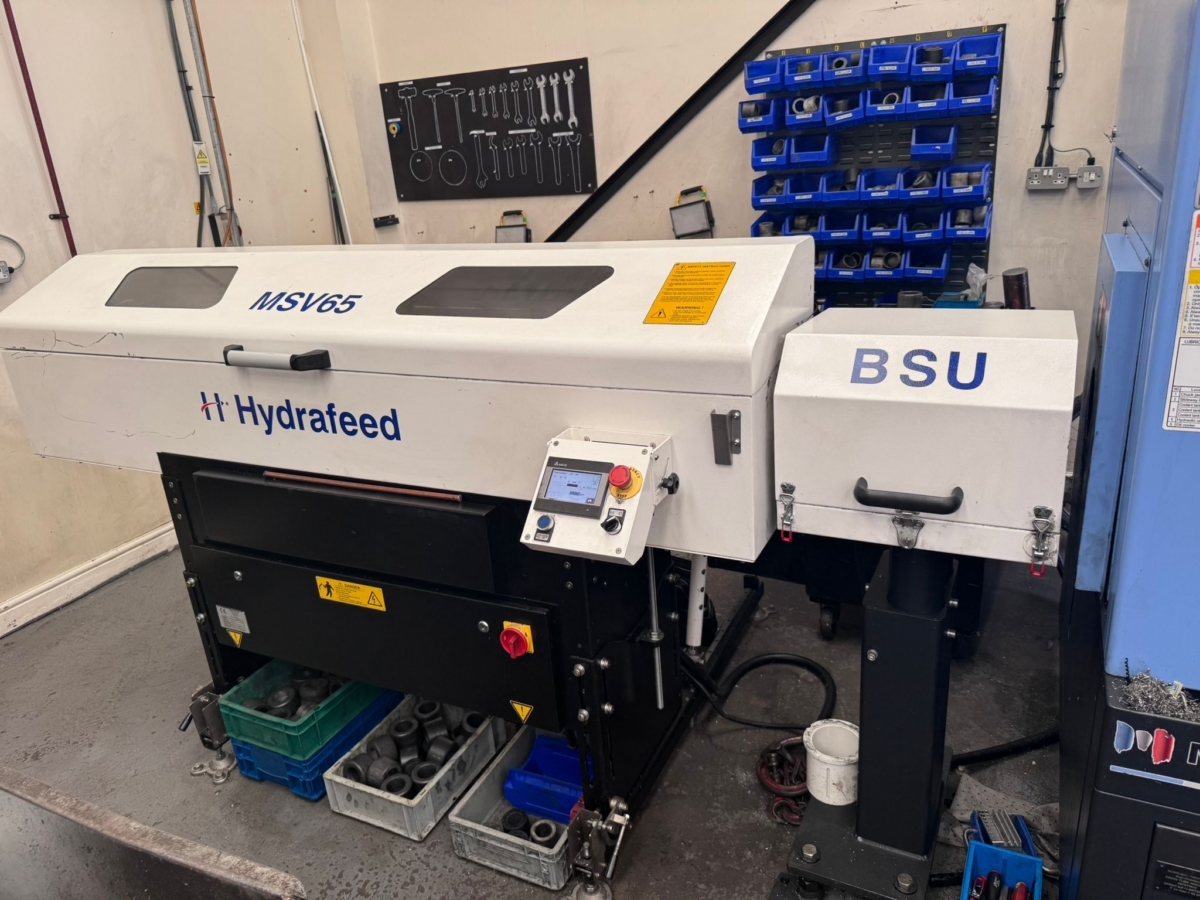

- Hydrafeed MSV65
|
|
|
|
