| Lagernummer |
1020-20677 |
| Kategorie |
CNC Dreh- und Fräszentrum |
| Fabrikat |
DOOSAN |
| Typ |
Lynx 2100 LSYB |
| Baujahr |
2018 |
| Steuerung |
FANUC 0iTF |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Korea |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Werksstandort - ohne Demontage |
| Technische Details |
| Drehdurchmesser |
300 mm |
| Drehlänge |
510 mm |
| Steuerung |
FANUC 0iTF |
| Umlaufdurchmesser über Bett |
600 mm |
| Umlaufdurchmesser über Planschlitten |
400 mm |
| Hauptspindel: |
|
| Drehzahlbereich - Hauptspindel |
4500 min/-1 |
| Antriebsleistung - Hauptspindel |
15 / 11 kW |
| Spindelnase |
ASA A2-6 |
| Spindelbohrung |
76 mm |
| Stangendurchmesser |
65 mm |
| C-Achse |
0,001 ° |
| Futterdurchmesser |
8 " |

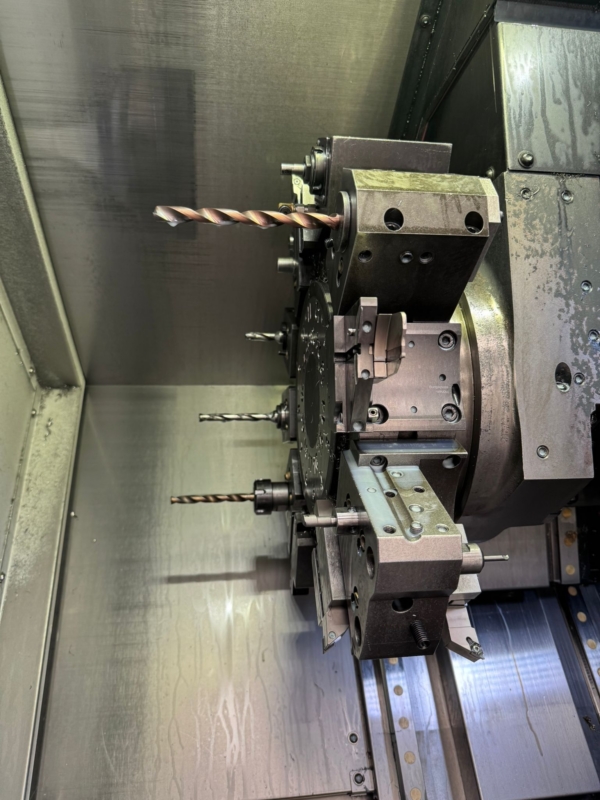

| Werkzeugrevolver: |
|
| Anzahl der Werkzeugplätze |
12 pos. |
| angetriebene Stationen |
12 pos. |
| Drehzahlbereich - angetr. Werkzeuge |
6.000 min -1 |
| Antriebsleistung - angetr. Werkzeuge |
3,7 kW |
| Wechselzeit |
0,15 sec |
| Verfahrwege: |
|
| x-Achse |
205 mm |
| z-Achse |
560 mm |
| y-Achse |
105 (+/- 52,5) mm |
| B - Achse |
560 mm |
| Gegenspindel: |
|
| Max. Drehzahl |
6000 min/-1 |
| Antriebsleistung - Gegenspindel |
5,5 kW |
| Spindelbohrung |
43 mm |
| C-Achse |
0,001 ° |
| Vorschübe: |
|
| Eilgang |
X/Z/B: 30/36/30 / Y: 10 m/min |
| Gesamtleistungsbedarf |
33,66 kVA |
| Maschinengewicht ca. |
4,2 t |
| Raumbedarf ca. |
2,9 x 1,7 x 1,9 m |
| Beschreibung |
6Achsen CNC -Dreh-/ Fräszentrum

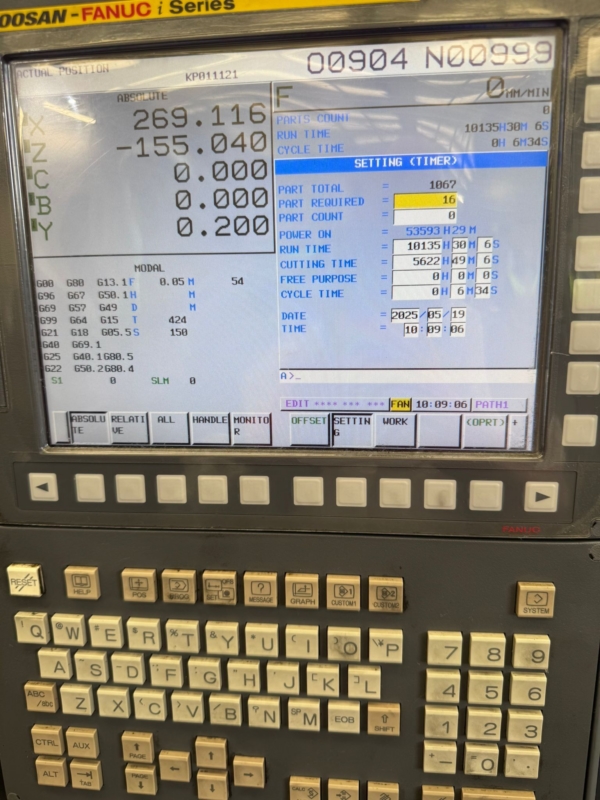

- CNC Steuerung Fanuc 0iTF werkstattorientierter Programmierhilfe Manual Guide i
- C- & Y-Achse
- Haupt- & Gegenspindel
-- Hainbuch 65 Spannzangenfutter
-- 3-Backen-Futter
- Werkzeugrevolver 12-fach mit angetriebenen Werkzeugen

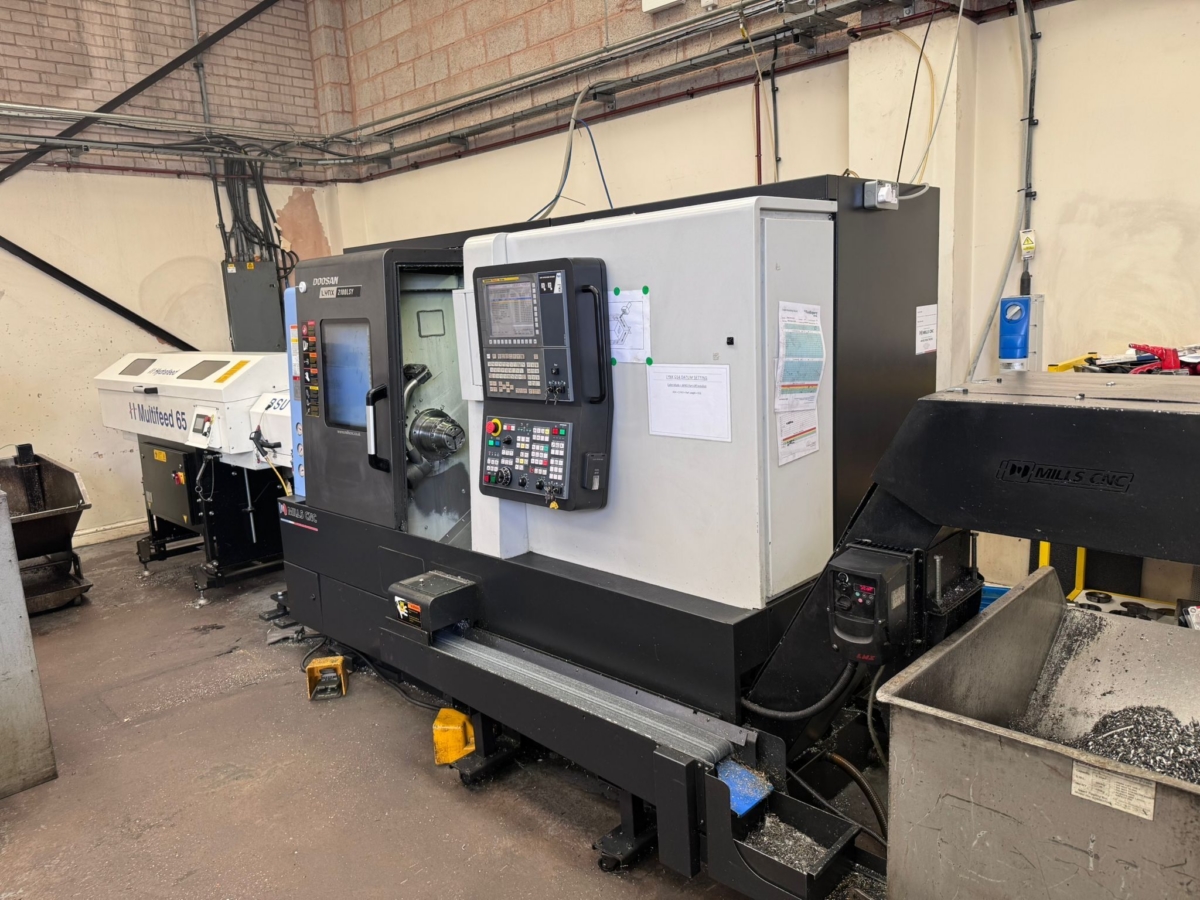

- Hydrafeed Multifeed 65 Stangenvorschub
|
|
|
|
