| Lagernummer |
1020-20633 |
| Kategorie |
Vertikaldrehmaschine |
| Fabrikat |
DMG-GILDEMEISTER |
| Typ |
CTV 250 |
| Baujahr |
2012/2023 |
| Steuerung |
|
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Werk - EXW |
| Technische Details |
| Drehdurchmesser |
250 mm |
| Umlaufdurchmesser |
366 mm |
| Drehhöhe |
300 mm |
| Spindelkopf |
170 h 5 |
| Spindeldurchmesser im vord. Lager |
120 mm |
| Spindelbohrungsdurchmesser |
79 mm |
| Stangendurchmesser, max. |
70 mm |
| Spannfutterdurchmesser normal |
250 mm |
| Antriebsleistung (40 / 100 % ED) |
27 / 20 kW |
| Drehzahlbereich |
25 - 5000 1/min |
| Drehmoment (40 / 100 % ED) |
284 / 213 Nm |
| Eilganggeschwindigkeit X1 / Z1 |
100 m/min |
| Werkzeuganzahl |
12 |
| Schaftdurchmesser nach VDI 69880 |
40 mm |
| Anzahl der angetriebenen Werkzeuge |
12 |
| Antriebsleistung |
11,7 kW |
| Drehzahlbereich |
max.4000 U/min |
| Drehmoment (25% ED) |
28 Nm |
| Maschinengewicht ca. |
7,9 t |
| Raumbedarf ca. |
4,2 x 2,7 x 2,9 m |
| Beschreibung |

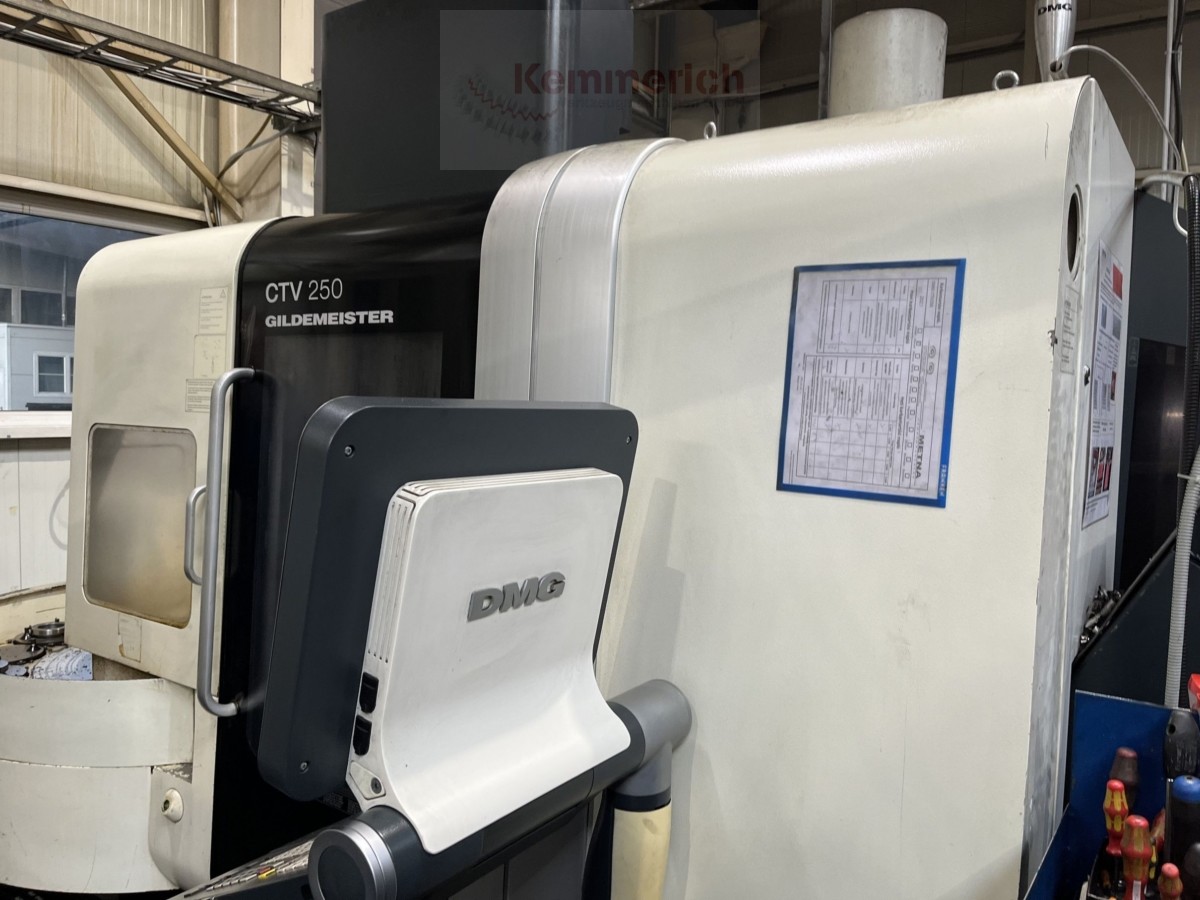

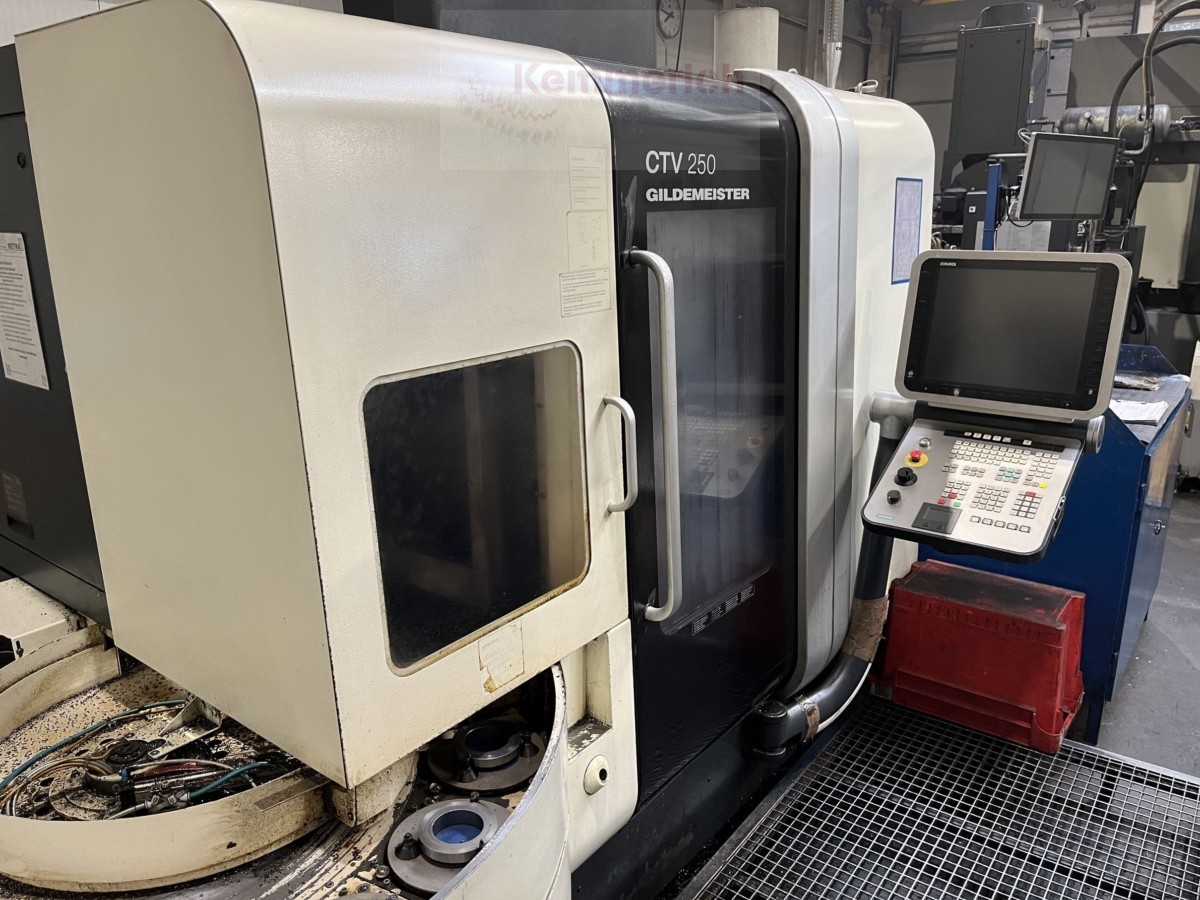

CTV 250 Vertikaldrehmaschine
- 08/2021 Spindeltausch
- 01/2023 Revolvertausch und Linearachse Z neu
mit:

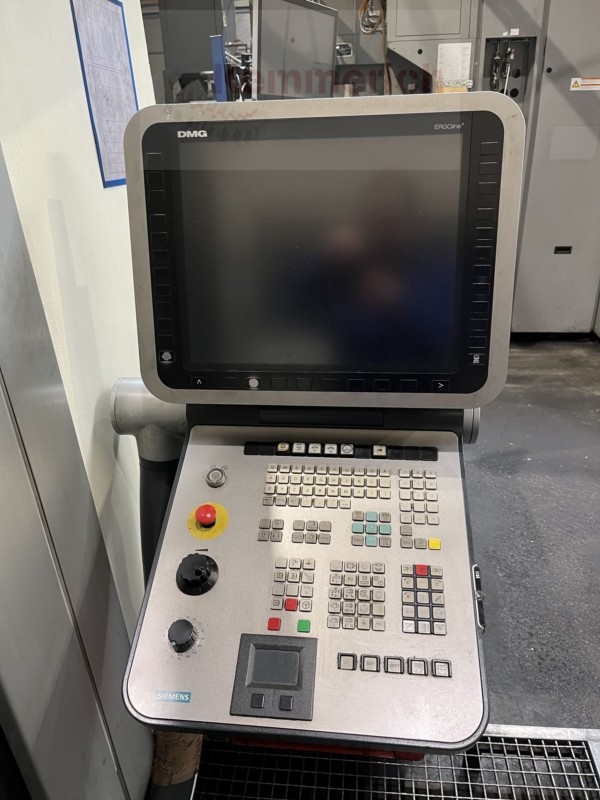

- Steuerung SIEMENS SINUMERIK 840D
- Vollspannzylinder
- 12-fach Revolver, Werkzeugaufnahme DIN 69880, Zylinderschaft Durchmesser 40
mm für angetriebene Werkzeuge
- Scharnierbandspäneförderer
Optionspaket C-Achse und Werkzeugantrieb für Revolver

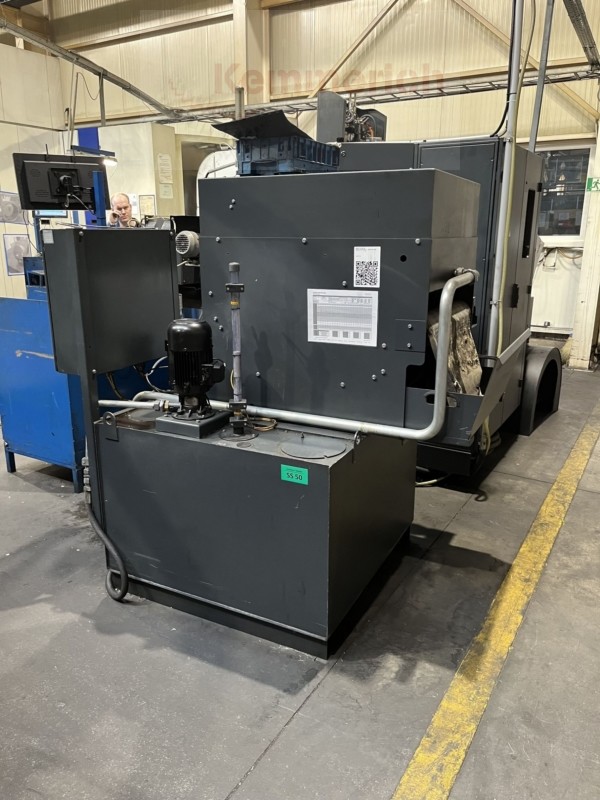

- Hochdruckkühlmittelpumpe 20 bar IKZ.

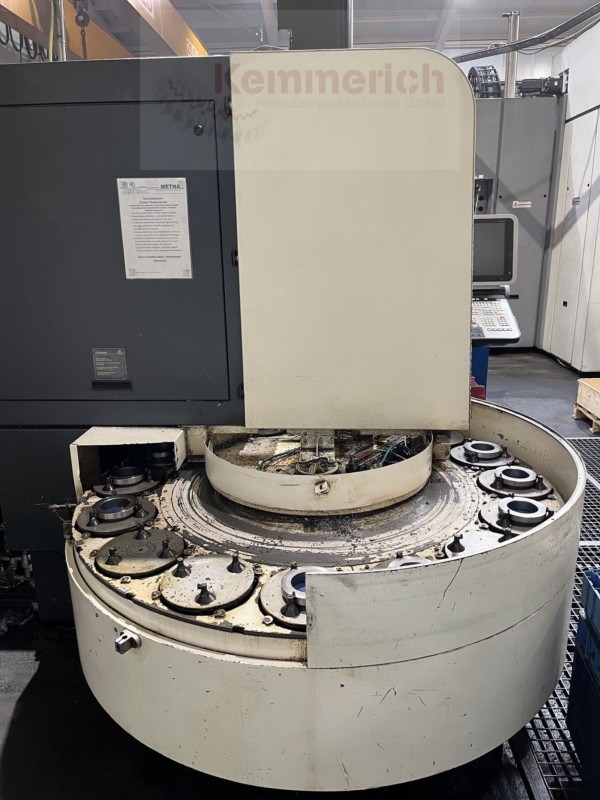

- Ringlader 16-fach
Einschlatstunden 60000h - Spindelstunden 39500h
|
|
|
|
