| Lagernummer |
1020-20588 |
| Kategorie |
CNC Dreh- und Fräszentrum |
| Fabrikat |
DMG-GILDEMEISTER |
| Typ |
CTX delta 4000 TC |
| Baujahr |
2012 |
| Steuerung |
Sinumerik 840 DsL |
| Lagerort |
ab Werk demontiert |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Standort |
| Technische Details |
| Drehdurchmesser |
1070 mm |
| Drehlänge |
4150 mm |
| Steuerung |
Sinumerik 840 DsL |
| Umlaufdurchmesser |
1070 mm |
| Abstand zwischen den Spitzen |
4150 mm |
| Hauptspindel: |
|
| Drehzahlbereich - Hauptspindel |
1000 min/-1 |
| Antriebsleistung - Hauptspindel |
52 kW |
| Max. Drehmoment |
6750 Nm |
| Spindelbohrung |
275 mm |
| C-Achse |
360 ° |
| Werkzeugmagazin: |
|
| Werkzeugaufnahme |
Capto C8 |
| Anzahl der Werkzeugplätze |
140 pos. |
| Frässpindel: |
|
| Drehzahlbereich Frässpindel |
12000 min/-1 |
| Antriebsleistung - Frässpindel |
34 kW |
| Max. Drehmoment |
260 Nm |
| Werkzeugaufnahme |
Capto C8 |
| B-Achse |
+/- 120 ° |
| Verfahrwege: |
|
| x-Achse |
1040 mm |
| y-Achse |
+330 / -280 mm |
| z-Achse |
4150 mm |
| Gegenspindel: |
|
| Drehzahlbereich - Gegenspindel |
1000 min/-1 |
| Antriebsleistung - Gegenspindel |
45 kW |
| Max. Drehmoment |
6750 Nm |
| C - Achse |
360 ° |
| Vorschübe: |
|
| Eilgang ( X / Y / Z ) |
50 / 50 / 40 m/min |
| Gesamtleistungsbedarf |
110 kVA |
| Maschinengewicht ca. |
53 t |
| Raumbedarf ca. |
11,8 x 4,25 x 4,3 m |
| Beschreibung |

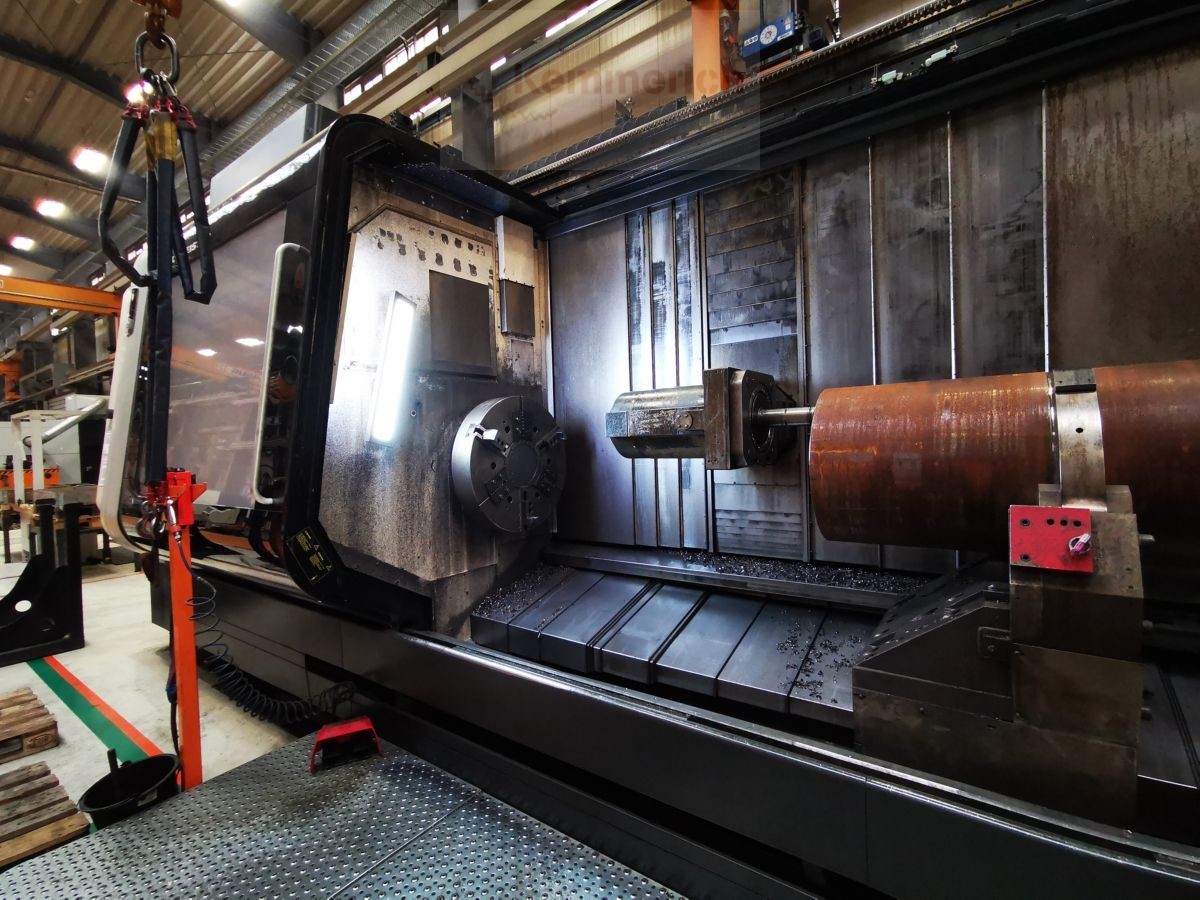

CNC - Dreh- und Fräszentrum
5-Achsen-Simultan-Bearbeitung

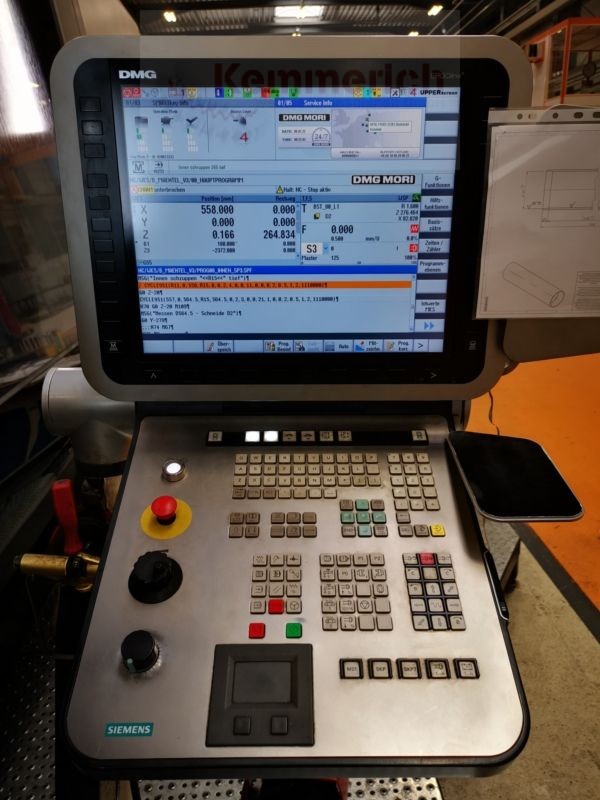

- Siemens Sinumerik 840D sL mit DMG Ergoline-Steuerung
- Hauptspindel
-- 3 Backenfutter SMW-Autoblok BHD-630-230-3-A20
-- Hydr. Spanneinrichtung, Hauptspindel, SMW
-- 2-Druckspanneinrichtung
- Gegenspindel
-- SMW BHD-630-230-3-A20
-- Reitstockfunktion für Gegenspindel
-- Hydr. Spanneinrichtung, Hauptspindel, SMW
-- 2-Druckspanneinrichtung
- C-Achse an beiden Spindeln
Frässpindel

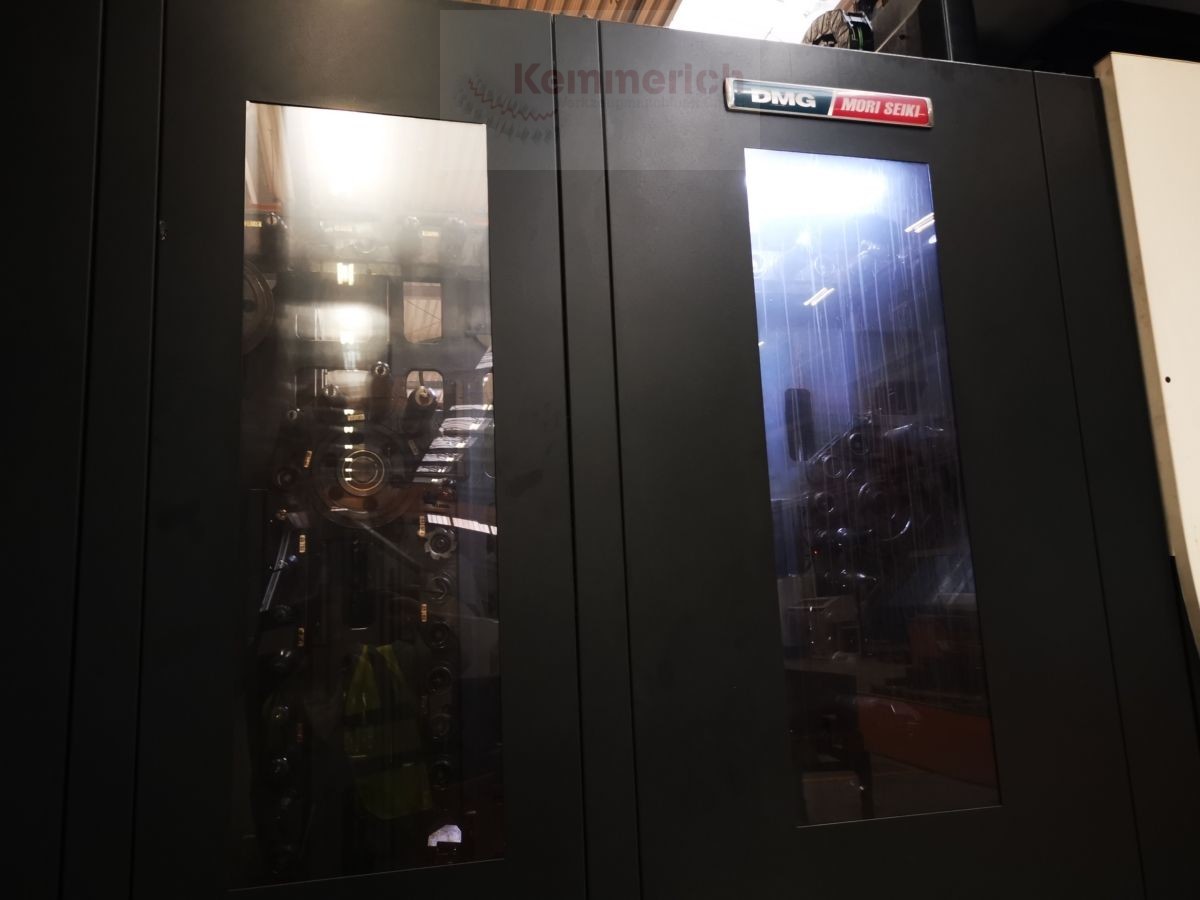

-- 140-Werkzeug-Kettenmagazin
-- Capto C8 mit 140 Werzeugen

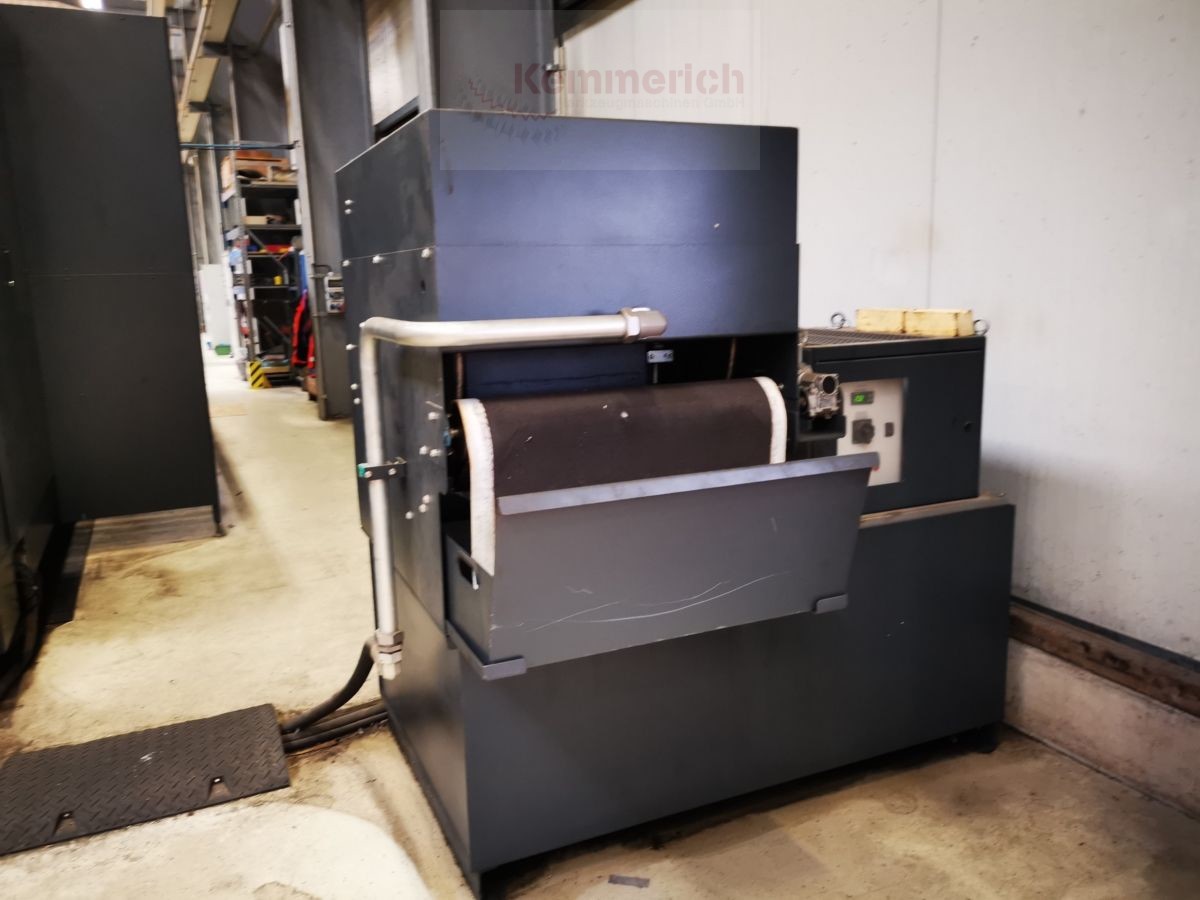

- Kühlmittelanlage 8/20/80bar mit Kühlung durch Spindel und
Papierbandfilteranlage

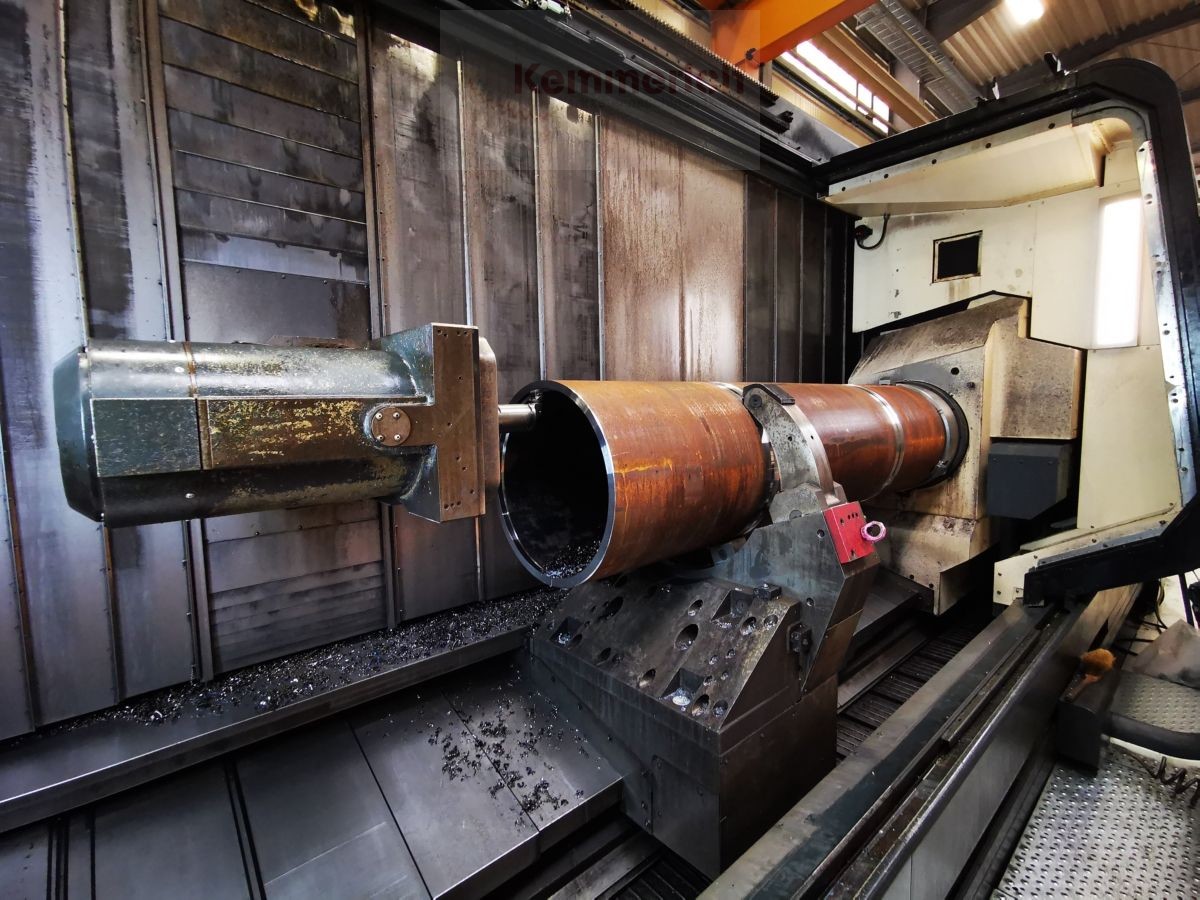

- Hydraulische Lünette SLU-6Z, 125-460 mm, 1-fach
- Hydr. Lünette Sonderbauteil, 460-700 mm 1-fach
- 2x Lünettenschnellwechselsystem
- Späneförderer
- Werkstückmesseinrichtung, Renishaw
- automatische Türe
- Ölnebenabsaugung
- Zusatzmagazin für lange Bohrstangen mit ATC
-- Aufnahme für lange Bohrstangen mit ATC
-- Lange Bohrstange mit ATC
Stunden: 18.135h Lauf-/Einschaltstunden
|
|
|
|
