| Lagernummer |
1020-20533 |
| Kategorie |
Tischbohrwerk |
| Fabrikat |
UNION |
| Typ |
KCU 130 CNC |
| Baujahr |
2001 |
| Steuerung |
Heidenhain TNC 430M |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Standort |
| Technische Details |
| Bohrspindeldurchmesser |
130 mm |
| x-Weg |
4000 mm |
| y-Achse |
3000 mm |
| z-Achse |
1500 mm |
| w-Achse |
750 mm |
| U-Achse |
220 mm |
| Vorschubkraft |
max Z,W = 25 KN |
| Vorschubkraft |
max Y= 2000 , 25 KN |
| Vorschubkraft |
max Y= 2500 , 23 KN |
| Vorschubgeschwindigkeit |
Z/Y/W , 1....6.000 mm/min |
| Eilgangsgeschwindigkeit |
Z/Y/W , 15 m/min |
| Vorschubkraft |
U = 7,5 KN |
| Vorschubgeschwindigkeit |
U= 1....1250 mm/min |
| Eilgangsgeschwindigkeit |
U = 1,25 m/min |
| Getriebestufen |
2 |
| Drehzahlbereich: |
GII, 783...... 3000 min -1 |
| Drehzahlenbereich: |
GI , 5... 782 min -1 |
| Drehmoment an der Spindel |
2415 Nm |
| Planscheibendurchmesser |
700 mm |
| Werkzeuggewicht max. |
25 kg |
| Steuerung |
Heidenhain TNC 430M |
| Tischgröße |
2000 x 2500 mm |
| Tischbelastung |
20 t |
| B-Achse (Tisch) |
360 x 1 ° |
| elektr. Ausführung - Spannung/Frequenz |
400 / 50 V/Hz |
| Gesamtleistungsbedarf |
90 kW |
| Maschinengewicht ca. |
- t |
| Raumbedarf ca. |
- m |
| Beschreibung |

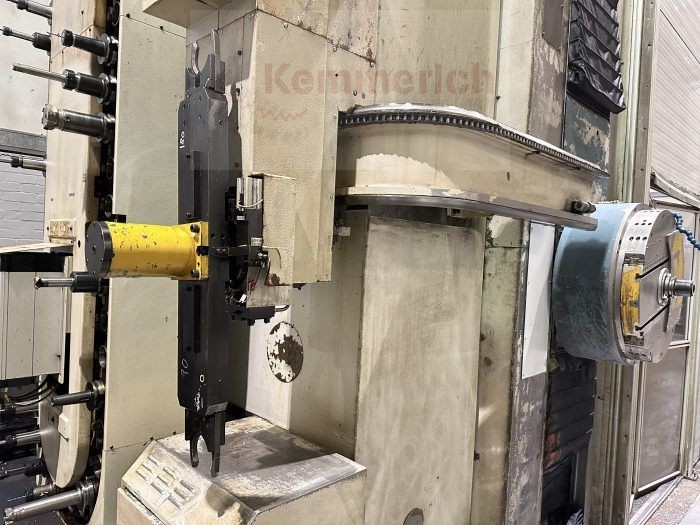

ausgestattet mit:

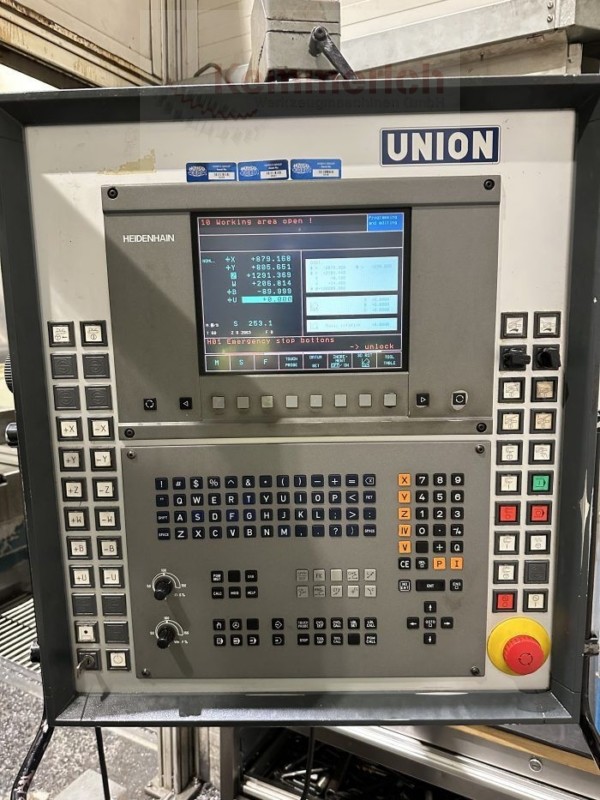

- CNC-Steuerung Heidnehain TNC 430M

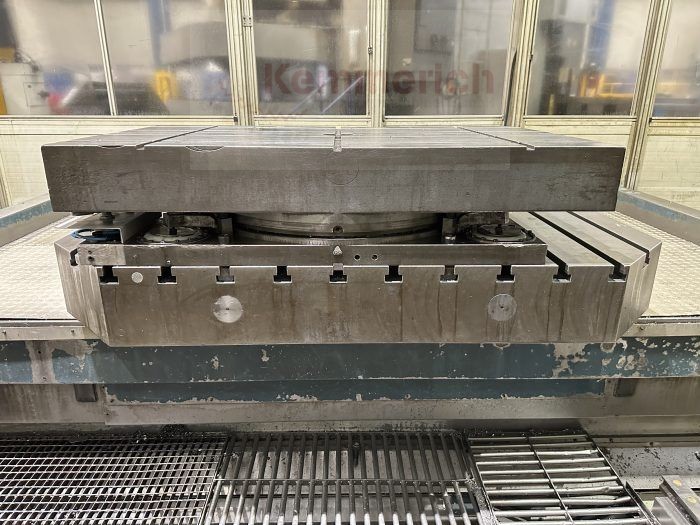

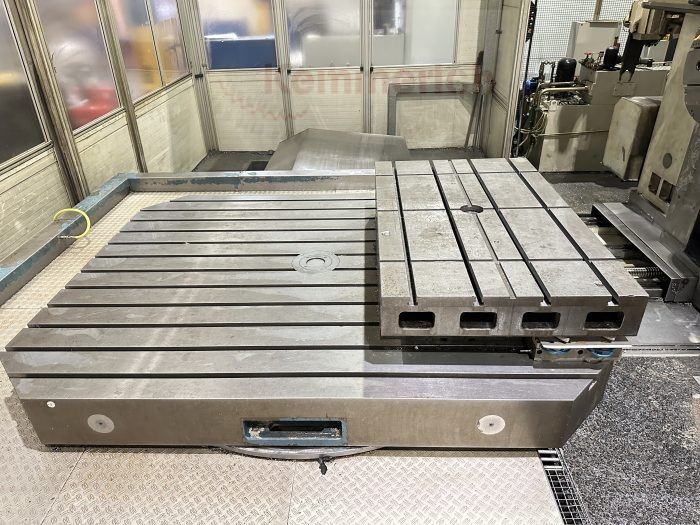

- MC Rundtisch 2000 x 2500mm, 20t

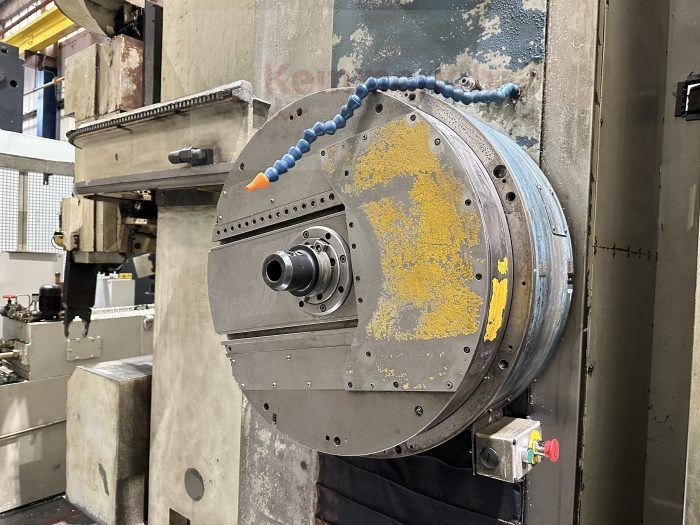

- Planscheibe mit Planschieber

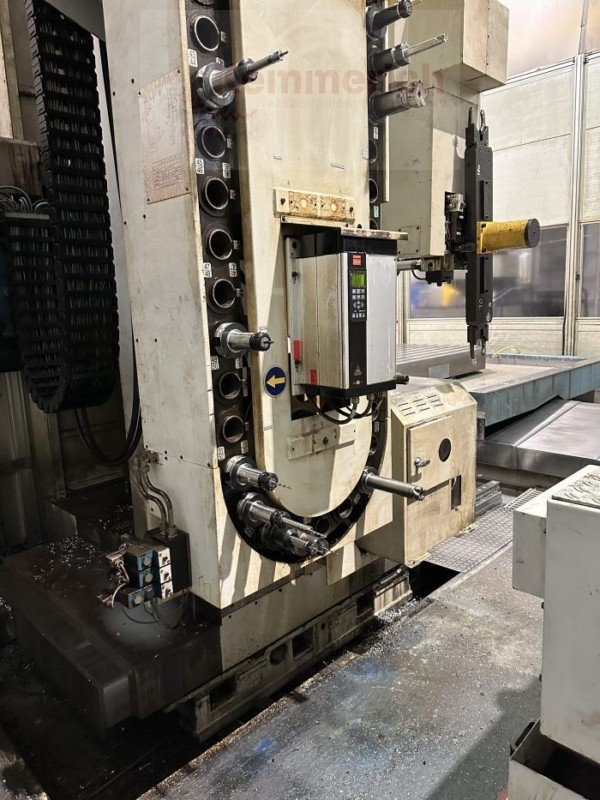

- Werkzeugwechlser 60-fach (BT 50)

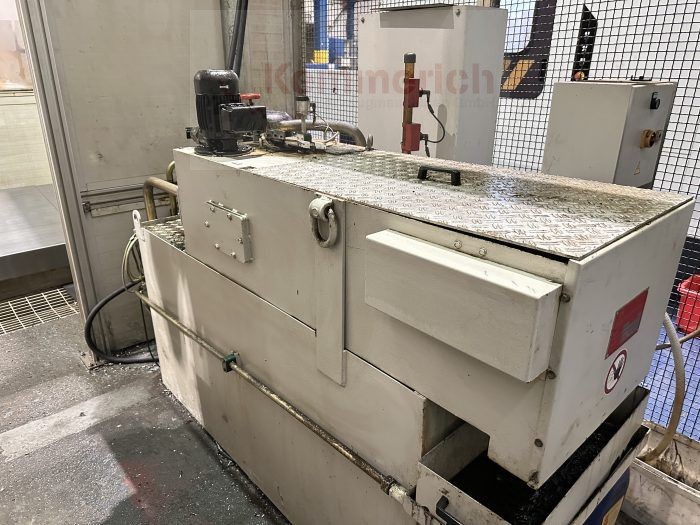

- Kühlmittelanlage mit Papierbandfilter, IKZ
- Späneförderer
|
|
|
|
