| Lagernummer |
1020-20503 |
| Kategorie |
Bearbeitungszentrum - Universal |
| Fabrikat |
DMG |
| Typ |

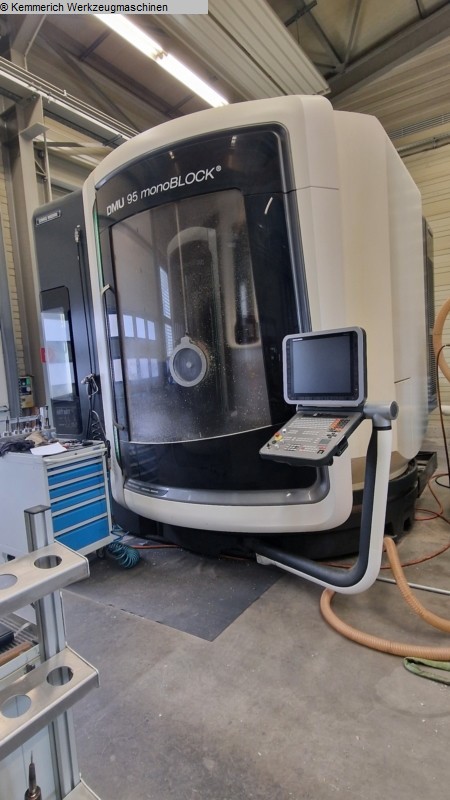

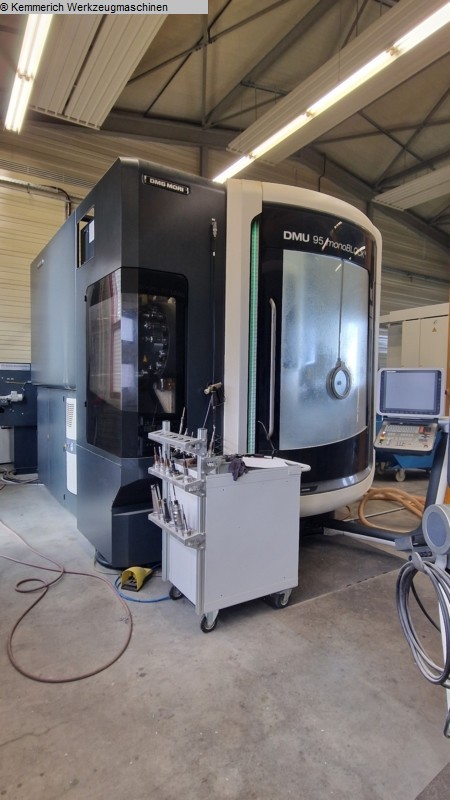

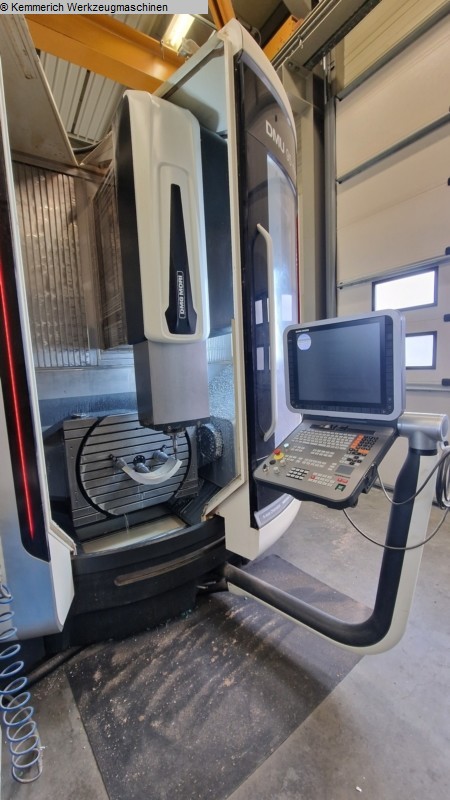

DMU 95 monoBLOCK |
| Baujahr |
2016 |
| Steuerung |
HEIDENHAIN TNC 640 |
| Lagerort |
ab Lager - demontiert |
| Ursprungsland |
Deutschland |
| Lieferzeit |
nach Absprache |
| Frachtbasis |
ab Standort |
| Technische Details |
| x-Weg |
950 mm |
| y-Weg |
850 mm |
| z-Weg |
650 mm |
| Steuerung |
HEIDENHAIN TNC 640 |
| Spindeldrehzahlen |
20000 U/min |
| Werkzeugaufnahme |
HSK-A 63 |
| Kühlmitteleinrichtung |
IKZ 40 bar |
| Schwenktisch: |
850 x 750 mm |
| c-Achse |
360° |
| Werkzeugwechseleinrichtung |
60 Pos. |
| Gesamtleistungsbedarf |
kW |
| Maschinengewicht ca. |
14 t |
| Raumbedarf ca. |
m |
| Beschreibung |

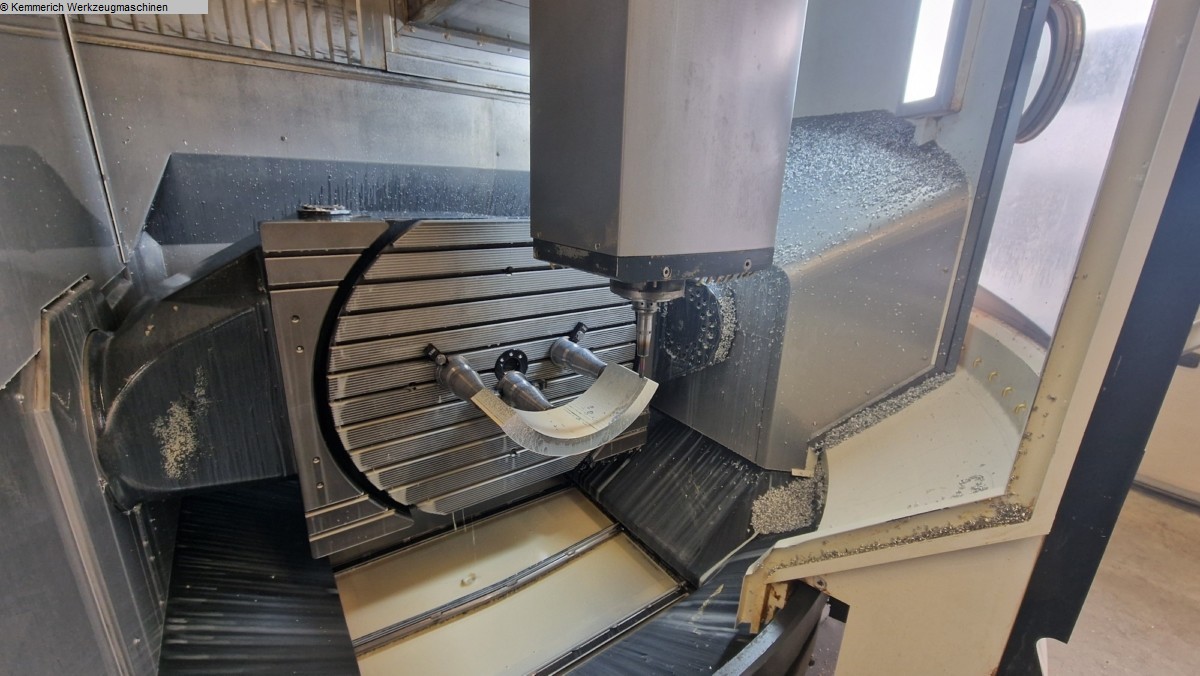

Aufspannfläche Tisch C-Achse: 850 x 750 mm
Aufspannfläche Starrer Tisch: 1.000 x 750 mm

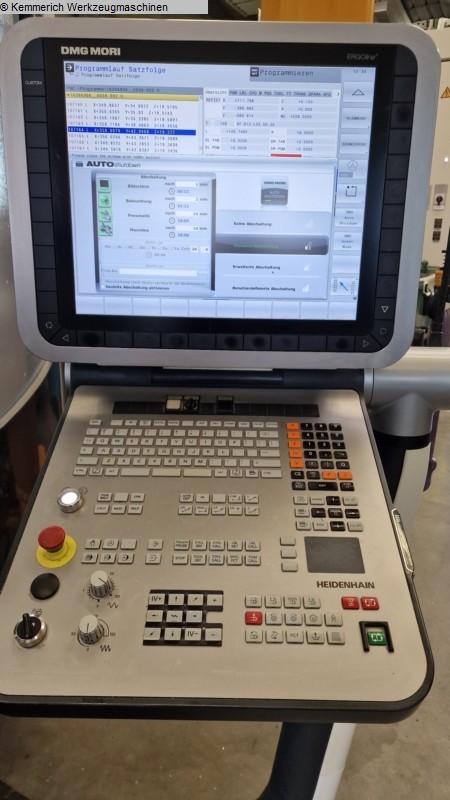

Steuerung: 3D-Steuerung HEIDENHAIN TNC 640
Spindeldrehzahl: 20.000U/min.
Spindelleistung: 35 kW (40% ED) / 25 kW (100% ED)
Werkzeugaufnahme: HSK-A 63 nach DIN 69893
Werkzeugwechseleinrichtung: Doppelgreifer

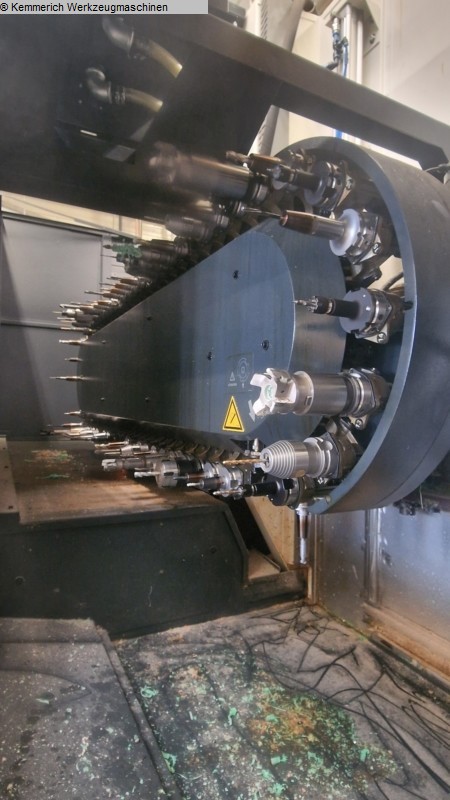

Magazinplätze: 60 (Kettenmagazin)
Anschlussleistung: 50 kVA
Kühlmitteleinrichtung IKZ: 40 bar / 23 l/min durch Spindelmitte (AD)
Externe Kühlmittelzufuhr: 4 bar / 40 l/min
AUSSTATTUNG und BESCHREIBUNG
- MPC Machine Protection Control Spänewanne mit integriertem Kühlmittelbehälter
500 l

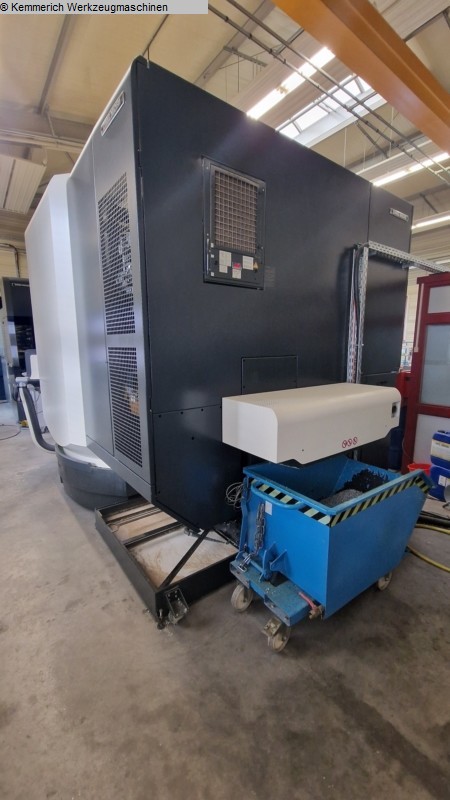

- Kratzbandspäneförderer mit Kühlmittelanlage 600 Liter, Papierbandfilter
- Messtaster Infrarot Fabr. HEIDENHAIN TS 649
- 3D quickSET Erweiterungspaket
- Kühlmittel Ringdüse für Vertikal-Spindelstock, 15 Wasserdüsen, 5 Luftdüse
- Spülpistole mit Pumpe 2 bar / 40 l/min
- Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion
- Betriebsart 4 - Manueller Eingriff bei geöffneten Arbeitsraumtüren
- Dokumentation
|
|
|
|
