| Lagernummer |
1020-20499 |
| Kategorie |

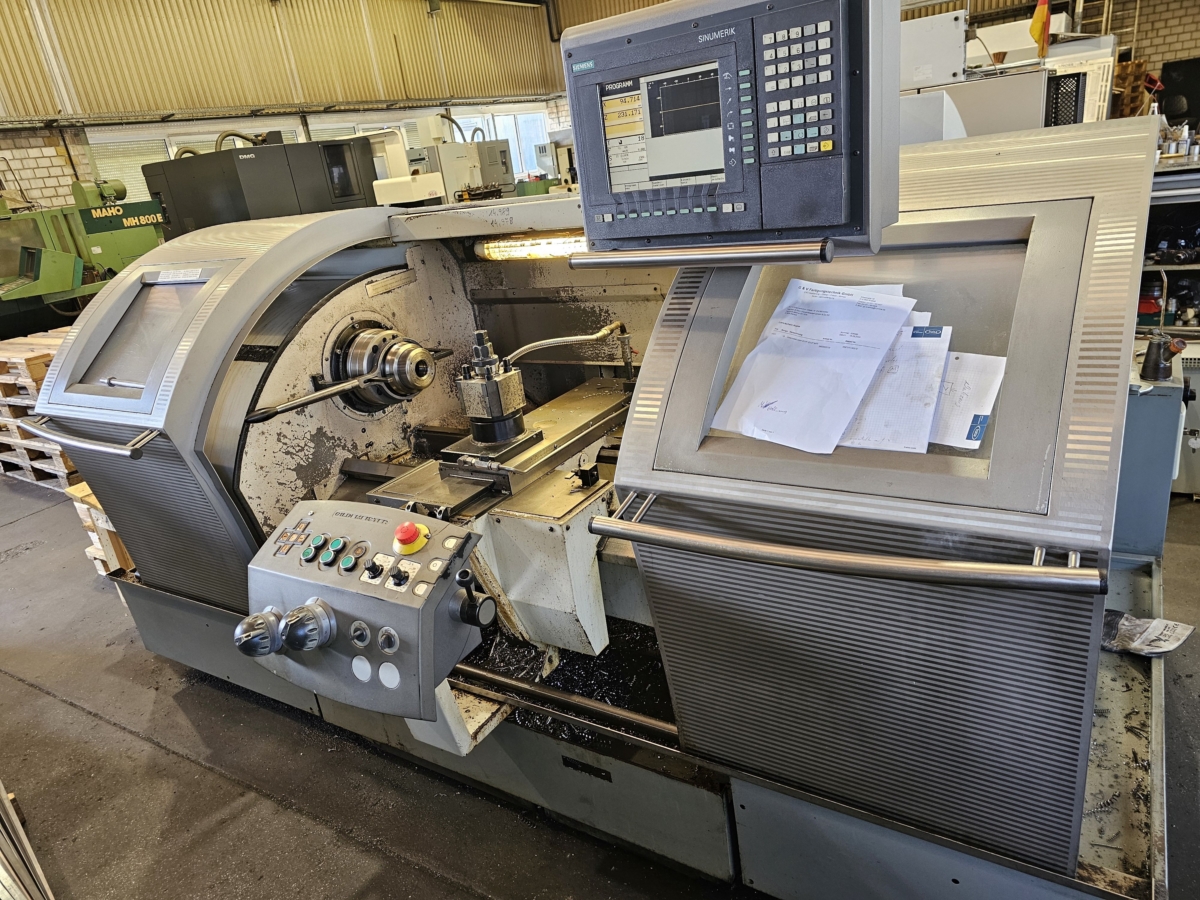

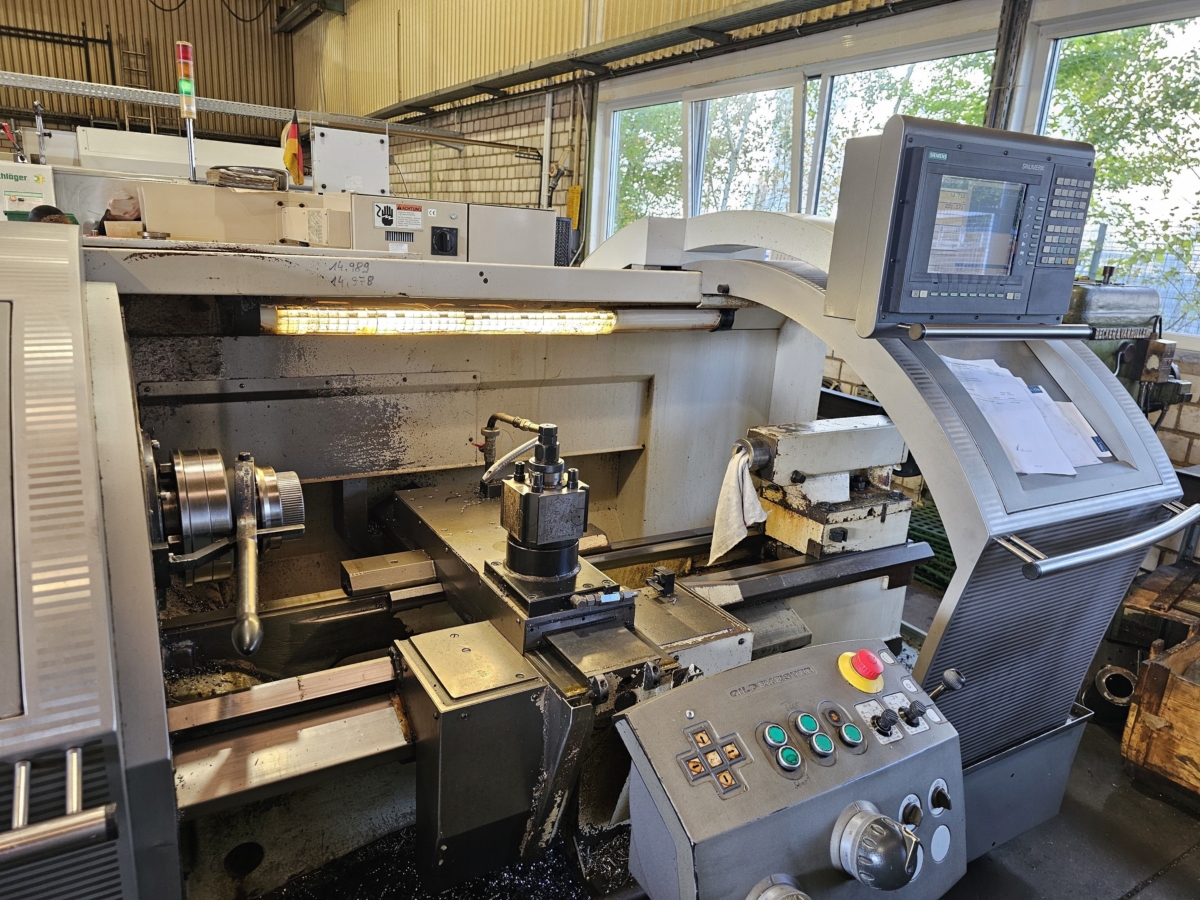

Drehmaschine - zyklengesteuert |
| Fabrikat |
DMG-GILDEMEISTER |
| Typ |
NEF 520 x 1000 |
| Baujahr |
2005 |
| Steuerung |
Siemens Sinumerik 810D |
| Lagerort |
ab Werksstandort,unter Strom |
| Ursprungsland |
Deutschland |
| Lieferzeit |
kurzfristig-nach Vereinbarung |
| Frachtbasis |
ab Werksstandort - ohne Demontage |
| Technische Details |
| Umlaufdurchmesser über Bett |
500 mm |
| Umlaufdurchmesser über Planschlitten |
290 mm |
| Planweg |
260 mm |
| Spitzenweite |
1000 mm |
| Steuerung |
Siemens Sinumerik 810D |
| Hauptspindel: |
|
| Drehzahlbereich - Hauptspindel |
8 - 3.000 min/-1 |
| Antriebsleistung - Hauptspindel |
12 kW |
| Max. Drehmoment |
920 Nm |
| Getriebestufen |
2 |
| Getriebestufe 1 |
8 - 750 min/-1 |
| Getriebestufe 2 |
32 - 3.000 min/-1 |
| Spindelbohrung |
70 mm |
| nutzbarer Stangendurchmesser |
- mm |
| Spindeldurchmesser im vord. Lager |
120 mm |
| Futterdurchmesser |
250 mm |
| Werkzeugträger: |
|
| Typ |
Parat |
| Reitstock: |
|
| Pinolendurchmesser |
80 mm |
| Pinolenhub |
180 mm |
| Pinolenaufnahme |
MK 5 |
| Vorschübe: |
|
| Eilgang |
X: 8 m/min |
| Eilgang |
Z: 10 m/min |
| Vorschubgeschwindigkeit |
X: max. 5.000 mm/min |
| Vorschubgeschwindigkeit |
Z: max. 5.000 mm/min |
| Gesamtleistungsbedarf |
24 kVA |
| Maschinengewicht ca. |
2,7 t |
| Raumbedarf ca. |
4,5 x 2,8 x 1,8 m |
| Dokumentation |
|

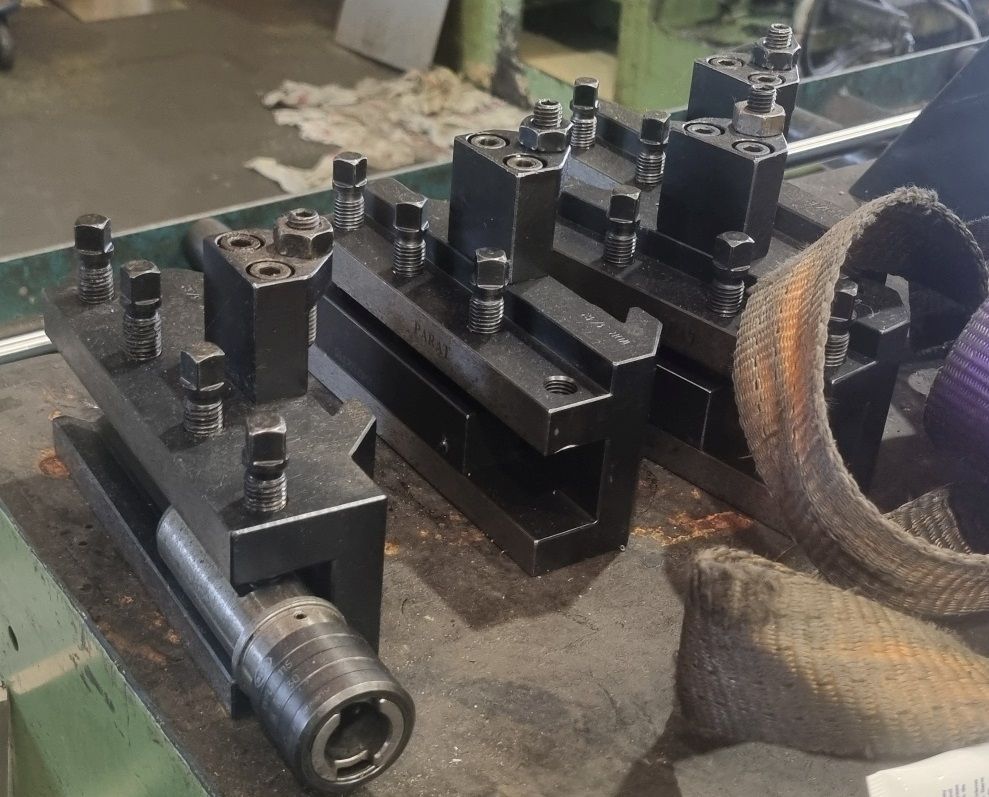

| Multifix Grundhalter |
|
| Dreibackenfutter |
|
| Beschreibung |
- Steuerung Siemens Sinumerik 810D
- Werkzeugträger: Parat

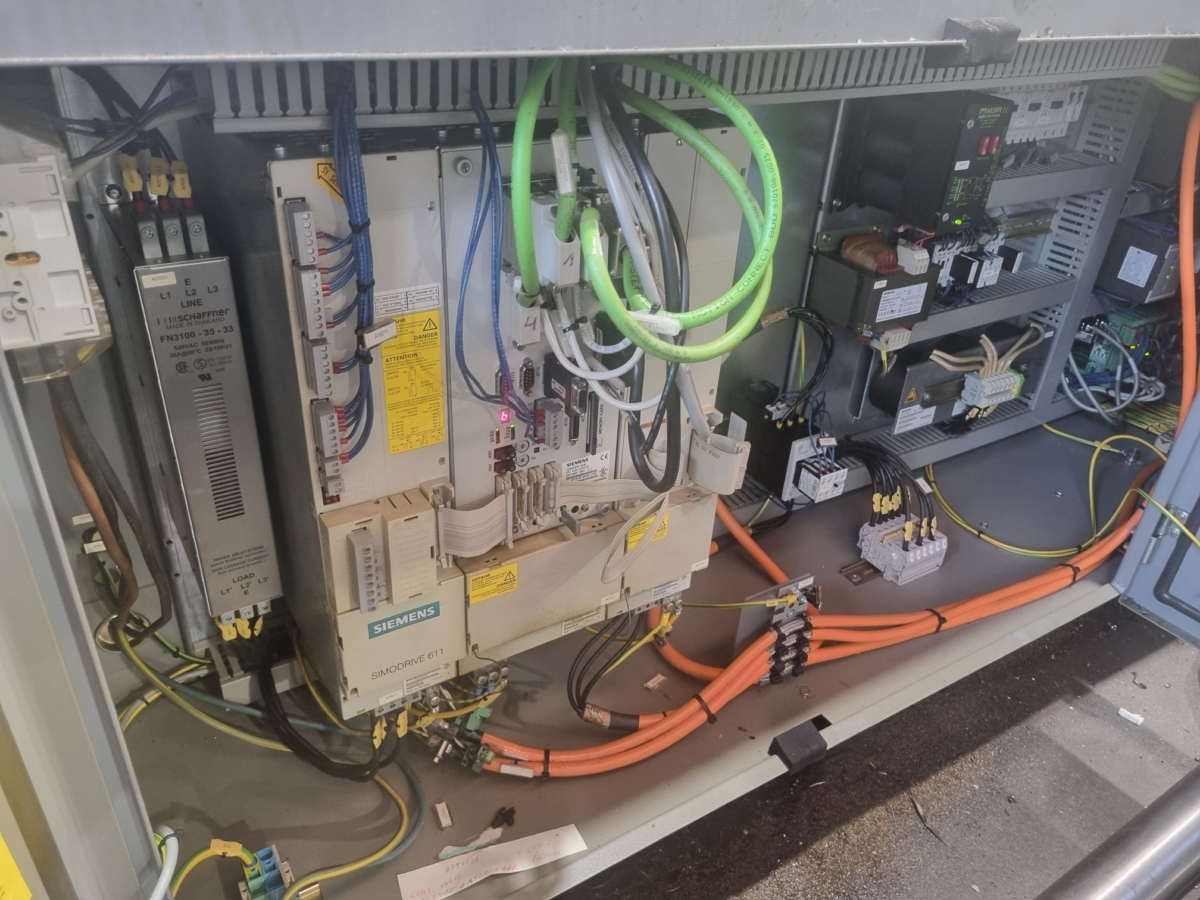

- Siemens Simodrive 611
- Spänewanne
|
|
|
|
