| Lagernummer |
1020-20490 |
| Kategorie |
CNC Dreh- und Fräszentrum |
| Fabrikat |
DMG MORI |
| Typ |
CTX beta 800 |
| Baujahr |
2009 |
| Steuerung |
Sinumerik 840D sl Siemens |
| Lagerort |
ab Standort,ohne Demontage |
| Ursprungsland |
Deutschland |
| Lieferzeit |
sofort oder nach Absprache |
| Frachtbasis |
ab Werk - EXW |
| Technische Details |
| Drehdurchmesser |
390 mm |
| Drehlänge |
800 mm |
| Steuerung |
Sinumerik 840D sl Siemens |
| Umlaufdurchmesser über Bett |
700 mm |
| Hauptspindel: |
|
| Drehzahlbereich - Hauptspindel |
20 - 4.000 min/-1 |
| Antriebsleistung - Hauptspindel |
45 / 35 kW |
| Max. Drehmoment |
700 Nm |
| C-Achse |
360 ° |
| Spindelnase |
220h5 |
| Futterdurchmesser |
- mm |
| max. Stangendurchmesser |
102 mm |
| Werkzeugrevolver: |
|
| Anzahl der Werkzeugplätze |
12 pos. |
| Anzahl der angetriebenen Werkzeugstationen |
12 pos. |
| Antriebsleistung angetr. WZ-Stationen |
14,2 kW |
| Drehzahlbereich - angetr. Werkzeugstationen |
40 - 10.000 min -1 |
| Werkzeugaufnahme |
VDI 40 DIN69880 |
| Max. Drehmoment |
34 Nm |
| Verfahrwege: |
|
| x-Achse |
290 mm |
| z-Achse |
800 mm |
| Vorschübe: |
|
| Eilgang |
X: 30 / Z: 30 m/min |
| Vorschubkraft |
5,6 / 7,4 kN |

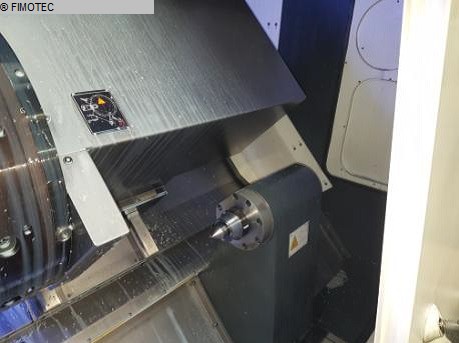

| Reitstock: |
|
| Pinolenhub |
300 mm |
| Spannkraft |
6,3 kN |
| Reitstockaufnahme |
MK 5 |
| Gesamtleistungsbedarf |
- kW |
| Maschinengewicht ca. |
6.5 t |
| Raumbedarf ca. |
5.0 x 3,5 x 2,1 m |
| Dokumentation |
|
| Späneförderer |
|
| Werkzeugantrieb |
|
| Kühlmitteleinrichtung |
12 bar |
| C-Achse |
|
| Hohlspanneinrichtung |
104mm |
| Werkzeugeinmessung |
|

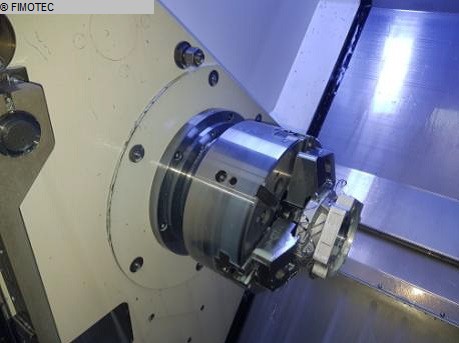

| Spannfutter |
|
| Reitstock |
|
| Beschreibung |

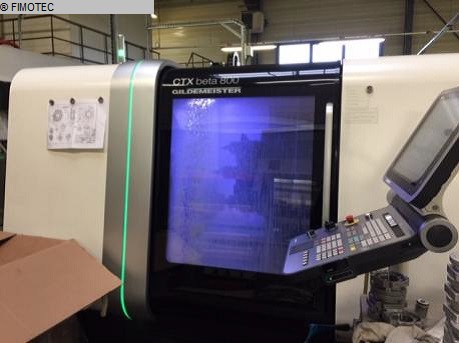

CNC - Dreh- und Fräszentrum
ausgestattet mit:

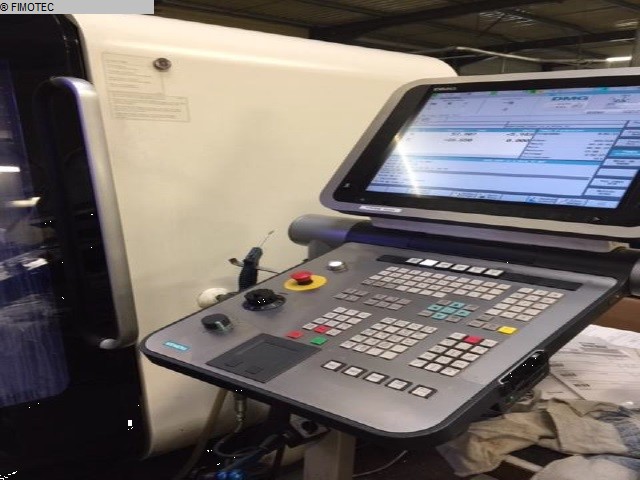

- CNC Steuerung Siemens Sinumerik 840D Operate und ShopTurn
- Spindel ISM 102
- angetriebene Werkzeuge
- Reitstock
- Späneförderer
|
|
|
|
Keine Dokumente zum Produkt vorhanden.
Keine Videos zum Produkt vorhanden.
